标题: [原创]我DIY的花栗鼠YEO(已上图) [打印本页]
作者: 东方蜘蛛 时间: 2010-7-5 00:50
标题: [原创]我DIY的花栗鼠YEO(已上图)
原来做了一些球拍，但都是单层板。这次想做块5夹板，首选当然是YEO啦。原来做的板都是单色纯木纹的手柄，这次想在手柄上有所突破，还不知道如何给木料染色，只好先拼花吧，没想到竟然拼出只花栗鼠啦，呵呵！上图先
(, 下载次数: 0)

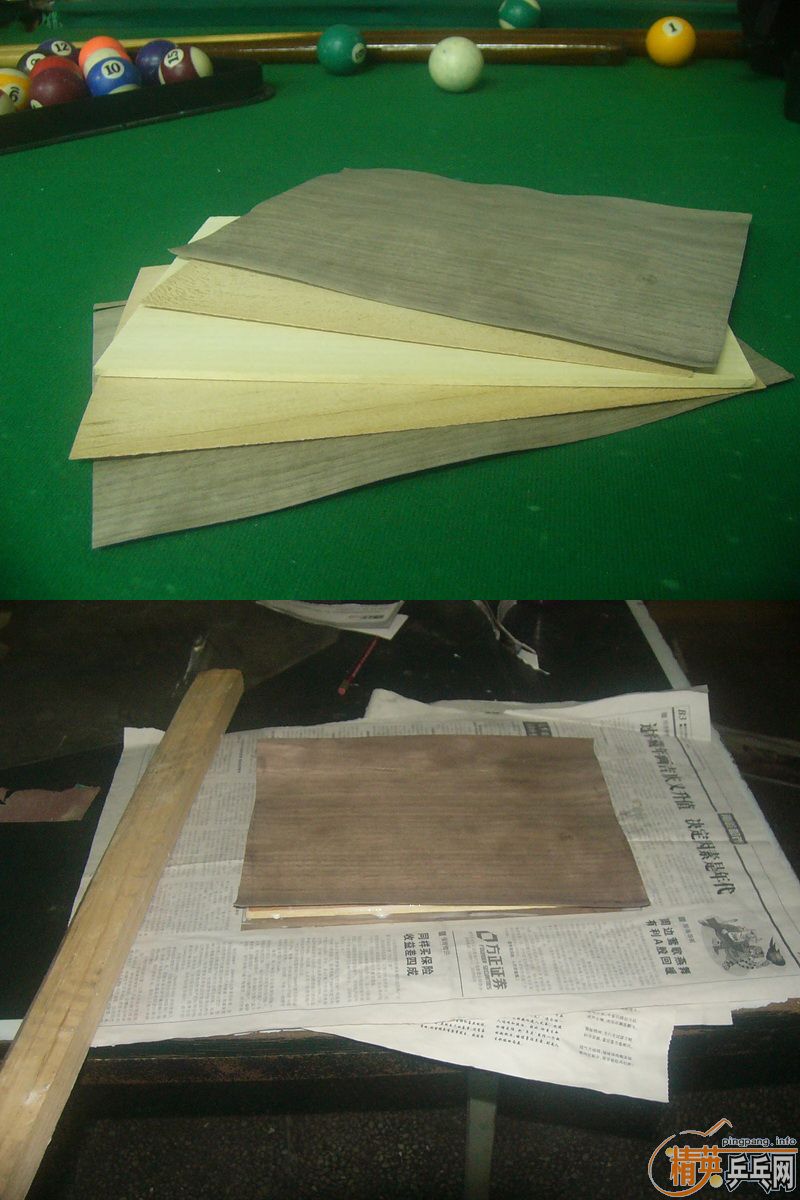

买材料的时候，担心材料不如YEO原厂的好，所以考虑再三，牺牲厚度，给材料加码。要了4MM的阿尤斯大芯，0.6MM的黑胡桃面材，0.8云杉力材，这样算下来就是6.8MM，比日版YEO标称的5.8MM厚了1MM。没想到卖家怕我“吃亏”，继续给我加码到4.5MM的大芯。这下可苦了我，用砂纸打磨到4MM厚，云杉特别不好打磨，花了好大力气才打磨好。然后刷乳白胶贴合，怕乳白胶影响厚度，所以刷得很薄。云杉刷胶就拱了，有点象给套胶刷胶，黑胡桃表面很不平整，看图就知道了，所以很担心能不能完全贴合，现在看来还好。
(, 下载次数: 0)

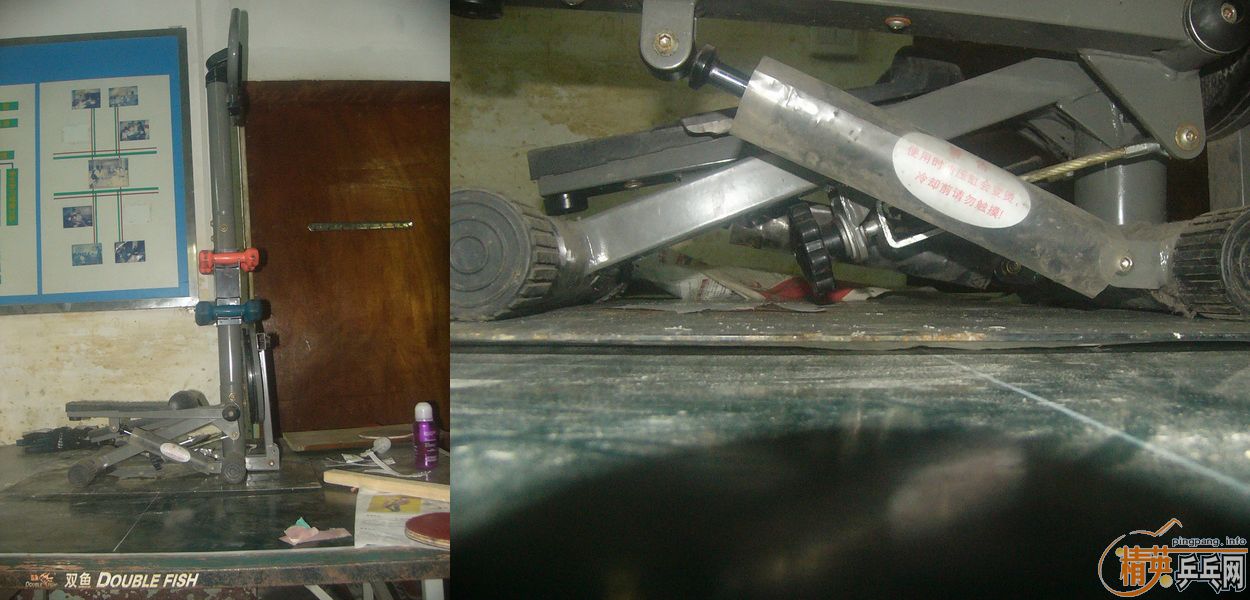

刷好胶以后用报纸垫好，放在球桌上，球桌面还是很平整，再盖上一层玻璃，为了增加重量，再压上健身器材。很担心，怕受力不均，或则玻璃形变，贴合不好，所以调整了好几次健身器材的位置。然后拍照，可是怎么也没拍下一张好的特写。24小时后，取出材料，发现贴合还比较理想，但从渗出来的胶水来看还没有彻底固化，所以又等了24小时。
(, 下载次数: 0)

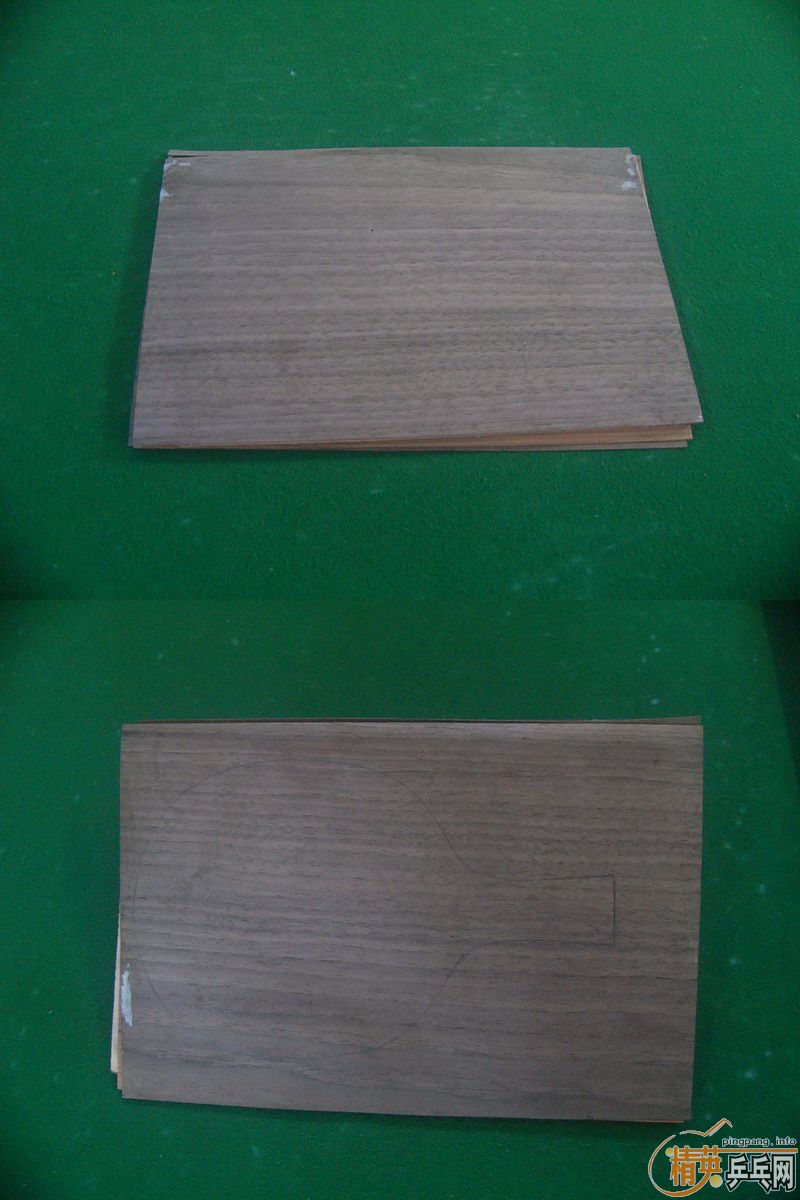

再取出时胶水彻底固化了，按事先准备好的YEO的纸模绘图，锯下拍面，再用砂纸打磨。
(, 下载次数: 0)

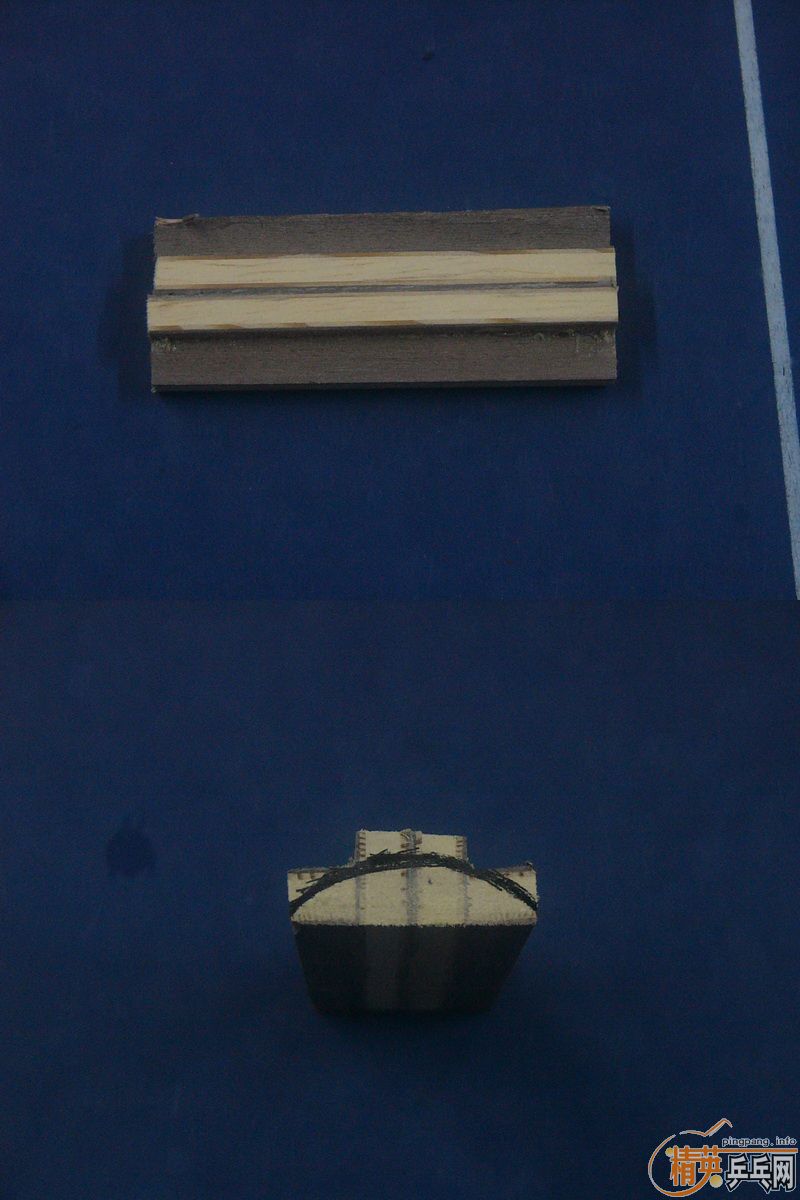

接下来就是制作手柄，把锯下来的废料开始拼接，拼接过程可以看上图，做正面手柄就简单，就是裁下来的废料下面再贴了块刷了白漆的三夹板，制作时忘记拍照了，然后用木工锉和砂纸打磨。打磨完成后贴上手柄。
(, 下载次数: 0)
手柄的顶部是不是有点象牛仔裤的样子？底部也有漂亮的云杉纹。
[此贴子已经被作者于2010-7-5 13:36:18编辑过]
作者: 东方蜘蛛 时间: 2010-7-5 00:54
(, 下载次数: 0)

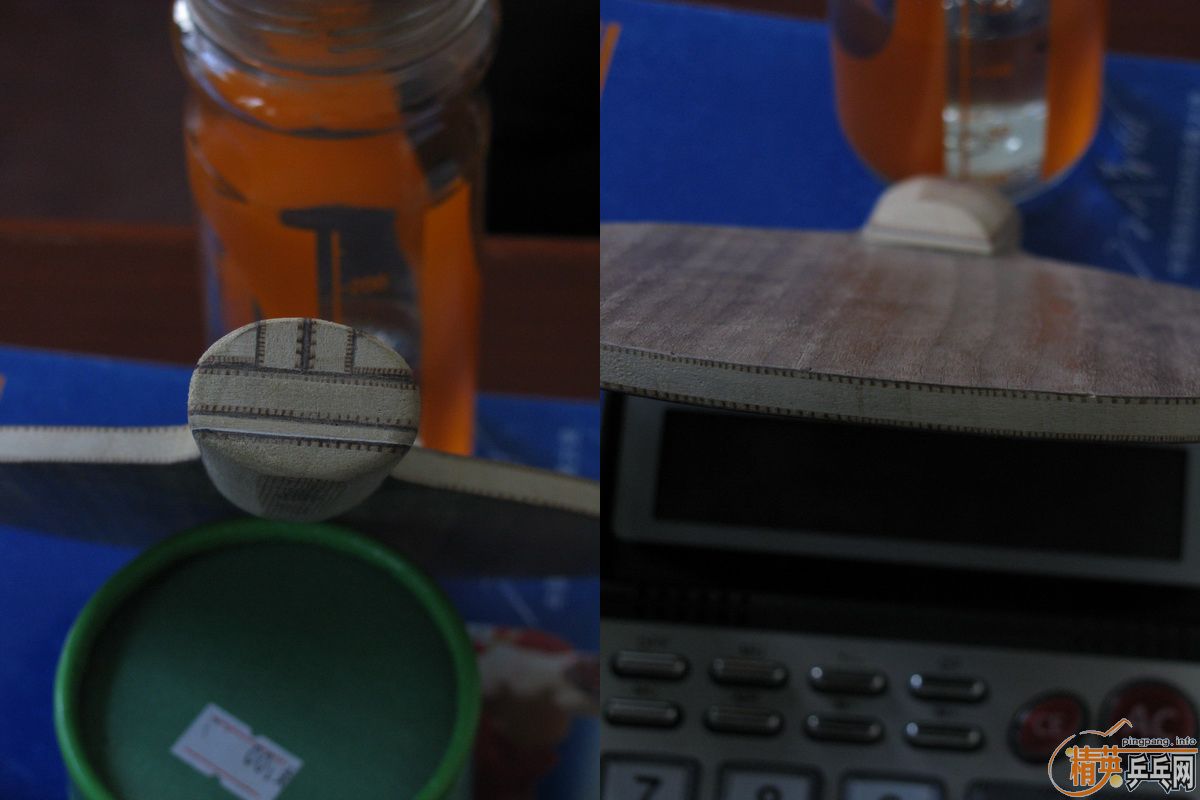

贴好后，开始准备是刷指甲油的，但担心刷不均匀，所以用塑料尺来抛光。仅看正面可能很难和花栗鼠联想在一起，那么看看下面这张图吧。
(, 下载次数: 0)
看了这张图是不是马上想起来花栗鼠呀，那就给他取名花栗鼠YEO吧。
这只花栗鼠体重80克，6.8MM厚。看来我的担心还是存在的，尽管已经做的比日版5.8MM厚了1MM，但还只有80克。我的期望值是85克。试打以后再给大家报告效果(见42楼)。欢迎大家提宝贵意见！
[此贴子已经被作者于2010-7-10 14:01:24编辑过]
作者: ROC109 时间: 2010-7-5 06:32
楼下等图。
作者: cwchenwei 时间: 2010-7-5 08:18
标题: 手机卡一张 联通 200的 换块板子CL
等图
作者: 自削成残 时间: 2010-7-5 08:51
不错不错，赞一个！
作者: tlt95240 时间: 2010-7-5 10:34
等待楼主的大作。
作者: 猪头皓 时间: 2010-7-5 13:51
寄来我试打。
作者: 心随你动TEL 时间: 2010-7-5 13:55
好贴，受益匪浅。谢谢楼主分享！
作者: 横刀向天笑 时间: 2010-7-5 14:21
把你试打说来看看
作者: loveyatou221 时间: 2010-7-5 14:29
牛人，用什么工具据称YEO的拍型的，那么圆滑
作者: robbie01 时间: 2010-7-5 14:36
算是很完美了
作者: coldeyes 时间: 2010-7-5 14:43
以下是引用loveyatou221在2010-7-5 14:29:00的发言：
牛人，用什么工具据称YEO的拍型的，那么圆滑
有一种线锯，很便宜，可以锯成圆形，然后打磨就可以了。
作者: 东方蜘蛛 时间: 2010-7-5 14:55
我一直想买线锯，可是我们这小地方一直没找到。我就用锯钢管的锯弓锯的，现在已经习惯了用锯弓了，打不了弯，没办法，多费点事吧
作者: foxfine 时间: 2010-7-5 15:07
这个也太凶狠了~ 我喜欢~
作者: jerryao 时间: 2010-7-5 15:12
好帖 要支持
作者: 玩勿丧志 时间: 2010-7-5 15:30
牛，太牛了，这个必须顶[em1002]
作者: lzj5597 时间: 2010-7-5 15:35
真有本事。牛啊！
作者: 天下武林 时间: 2010-7-5 15:52
能人啊 顶
作者: qinghuash 时间: 2010-7-5 16:04
真正的原创作品，佩服，实在是佩服
作者: xl971205 时间: 2010-7-5 16:22
好木匠
作者: dashan6188 时间: 2010-7-5 17:32
好文章，长了不少见识，谢谢楼主分享！
作者: 法拉夏利 时间: 2010-7-5 17:50
看帖是学习，回帖是美德，好贴就要顶！
作者: yh90123 时间: 2010-7-5 19:03
强人 这个必须顶
作者: 霜之哀伤 时间: 2010-7-5 23:51
力材貌似贴成纵向了
应该为横向吧？
作者: DGREENMAN 时间: 2010-7-6 02:22
[em1002]
作者: 东方蜘蛛 时间: 2010-7-6 03:14
以下是引用霜之哀伤在2010-7-5 23:51:00的发言：
力材貌似贴成纵向了
应该为横向吧？
买材料时大意了，献丑了。谢谢提醒！那就重新取个名叫花栗鼠YEO改进板吧。[em1005]
[此贴子已经被作者于2010-7-6 10:02:23编辑过]
作者: 諦聽 时间: 2010-7-6 11:01
很有技术含量的帖子，必须顶！
作者: stzh1 时间: 2010-7-6 12:36
云山真漂亮啊
作者: 狂歌醉明月 时间: 2010-7-6 13:18
制作得很漂亮，呵呵，楼主强人[em1002]
作者: 狂歌醉明月 时间: 2010-7-6 13:19
强烈支持楼主观点，送鲜花一朵鼓励！
作者: jnjlxg 时间: 2010-7-6 14:50
向楼主学习！！！
作者: hhxxzd 时间: 2010-7-6 16:54
用的就是一般粘拍的胶水？？
作者: tracy0531 时间: 2010-7-6 17:01
[em1002]
作者: 东方蜘蛛 时间: 2010-7-6 19:29
以下是引用hhxxzd在2010-7-6 16:54:00的发言：
用的就是一般粘拍的胶水？？
是用乳白胶。
作者: tlt95240 时间: 2010-7-6 21:18
以下是引用东方蜘蛛在2010-7-6 19:29:00的发言：
是用乳白胶。
是白乳胶。
作者: tlt95240 时间: 2010-7-6 21:20
做的水平几乎和成品一样，但不知道用起来怎样呢，呵呵[em1005]
作者: hhxxzd 时间: 2010-7-6 22:21
学习了，我都想做了，就是找不到木头
作者: rdlsly_gzf 时间: 2010-7-10 09:58
很有技术含量的帖子，必须顶！
作者: l7891x 时间: 2010-7-10 11:21
好手艺
作者: jesoner 时间: 2010-7-10 11:37
木纹全是纵向的5夹板，打起来会是一种什么样的手感呢？非常期待楼主的试打感受帖子。
作者: 东方蜘蛛 时间: 2010-7-10 13:59
以下是引用jesoner在2010-7-10 11:37:00的发言：
木纹全是纵向的5夹板，打起来会是一种什么样的手感呢？非常期待楼主的试打感受帖子。
试打以后的结果让我很受打击，也就没准备写试打报告了。既然还有乒友问及此事，我就出来做个交代吧。推挡无力，还稍微有一点振手，拉球还是比较转，小球处理手感不是很清晰。总得来说很象同事STIGA的水晶七层，但振手感没那么明显。我每每见同事拿那块水晶七层我就笑他，结果自己做出的拍子竟是如此相近的手感，报应！本来还想按CL做一块球拍的，受此一打击，顿时有些灰心了，所以有好几天没做拍子了。好在狂歌醉明月版主给予安慰，其大意是其实我们做拍子不要太在意使用效果，我们很多程序因为设备、技术和经验问题不能做到象厂家那样。终于明白，哥做的不是球拍是概念。收拾心情，把那块CL概念做出来。
[此贴子已经被作者于2010-7-10 14:07:29编辑过]
作者: aioriaa 时间: 2010-7-10 14:04
看帖是学习，回帖是美德，好贴就要顶！
作者: xxy3300 时间: 2010-7-10 14:13
很养眼的帖子，顶楼主！
作者: 疯子老鼠 时间: 2010-7-10 15:22
太牛了！！！服了你了！
作者: 华山 时间: 2010-7-10 18:00
好文章，长了不少见识，谢谢楼主分享！
作者: 我不赖床了 时间: 2010-7-10 18:51
这拍真漂亮
作者: 我不赖床了 时间: 2010-7-10 18:52
强烈支持42楼观点，送鲜花一朵鼓励！
作者: 旗人 时间: 2010-7-10 22:20
坚决顶，牛。
作者: woaiyangjie 时间: 2010-7-10 23:26
提示: 作者被禁止或删除 内容自动屏蔽
作者: 风刀霜剑 时间: 2010-7-11 08:38
以下是引用东方蜘蛛在2010-7-5 0:50:00的发言：
原来做了一些球拍，但都是单层板。这次想做块5夹板，首选当然是YEO啦。原来做的板都是单色纯木纹的手柄，这次想在手柄上有所突破，还不知道如何给木料染色，只好先拼花吧，没想到竟然拼出只花栗鼠啦，呵呵！上图先
买材料的时候，担心材料不如YEO原厂的好，所以考虑再三，牺牲厚度，给材料加码。要了4MM的阿尤斯大芯，0.6MM的黑胡桃面材，0.8云杉力材，这样算下来就是6.8MM，比日版YEO标称的5.8MM厚了1MM。没想到卖家怕我“吃亏”，继续给我加码到4.5MM的大芯。这下可苦了我，用砂纸打磨到4MM厚，云杉特别不好打磨，花了好大力气才打磨好。然后刷乳白胶贴合，怕乳白胶影响厚度，所以刷得很薄。云杉刷胶就拱了，有点象给套胶刷胶，黑胡桃表面很不平整，看图就知道了，所以很担心能不能完全贴合，现在看来还好。
刷好胶以后用报纸垫好，放在球桌上，球桌面还是很平整，再盖上一层玻璃，为了增加重量，再压上健身器材。很担心，怕受力不均，或则玻璃形变，贴合不好，所以调整了好几次健身器材的位置。然后拍照，可是怎么也没拍下一张好的特写。24小时后，取出材料，发现贴合还比较理想，但从渗出来的胶水来看还没有彻底固化，所以又等了24小时。
再取出时胶水彻底固化了，按事先准备好的YEO的纸模绘图，锯下拍面，再用砂纸打磨。
接下来就是制作手柄，把锯下来的废料开始拼接，拼接过程可以看上图，做正面手柄就简单，就是裁下来的废料下面再贴了块刷了白漆的三夹板，制作时忘记拍照了，然后用木工锉和砂纸打磨。打磨完成后贴上手柄。
手柄的顶部是不是有点象牛仔裤的样子？底部也有漂亮的云杉纹。
[此贴子已经被作者于2010-7-5 13:36:18编辑过]
兄弟是否将云杉层的木纹方向帖成跟面材一样的竖纹了？
作者: 东方蜘蛛 时间: 2010-7-11 09:51
以下是引用风刀霜剑在2010-7-11 8:38:00的发言：
兄弟是否将云杉层的木纹方向帖成跟面材一样的竖纹了？
见26楼
作者: snow820128 时间: 2010-7-11 21:50
看帖是学习，回帖是美德，好贴就要顶！
作者: 直拍王123 时间: 2010-7-11 23:20
像可爱的楼主致敬！！
作者: bhcy 时间: 2010-7-12 07:36
不错不错，赞一个！
作者: 乒来乓往 时间: 2010-7-12 17:04
强烈支持楼主观点，送鲜花一朵鼓励！
作者: 东方蜘蛛 时间: 2010-7-13 01:33
没想到这么多版主关注，无比荣幸！
作者: kwj1127 时间: 2010-7-13 13:11
楼主：不介意问问你哪里买来的材料啊！！！看了你的教程，我有兴趣自己动手做一个试试看
作者: kwj1127 时间: 2010-7-13 13:14
胶水我都选好了：
Titebond Ⅰ原始木工胶
哈哈哈，不方便直说的请PM
谢谢
作者: 东方蜘蛛 时间: 2010-7-13 14:36
以下是引用kwj1127在2010-7-13 13:14:00的发言：
胶水我都选好了：
Titebond Ⅰ原始木工胶
哈哈哈，不方便直说的请PM
谢谢
已发短信
作者: kwj1127 时间: 2010-7-13 15:24
谢谢
楼主有空多交流
作者: 冲 时间: 2010-7-18 18:59
[em1002]
作者: 直板肥肠 时间: 2010-7-18 19:08
[em1002]
作者: iam乒乓王子 时间: 2010-7-18 22:58
顶之
作者: 大帖刀 时间: 2010-7-19 11:41
[em1002]
作者: 飘雨 时间: 2010-8-10 13:10
顶顶顶顶[em1002]------牛吧[em1012]
作者: 梅花伞 时间: 2010-8-15 13:55
LZ试打的效果不好我觉得不外乎这样几个因素：
1、力材粘合方向错误，造成三种材料都是一种纹理方向，LZ购买材料时疏忽。
2、用的粘合材料不对，最好用木材专用万能胶。
3、每种材料必须认真打磨，粘合效果会更好。
4、振手可以将手柄处做成镂空，也许回有所改善。
以上不知对否，希望一起探讨。
作者: 斯文哥 时间: 2010-8-15 18:29
确实云杉力材的方向弄错了90度啊
作者: 东方蜘蛛 时间: 2010-8-16 09:55
以下是引用梅花伞在2010-8-15 13:55:00的发言：
LZ试打的效果不好我觉得不外乎这样几个因素：
1、力材粘合方向错误，造成三种材料都是一种纹理方向，LZ购买材料时疏忽。
2、用的粘合材料不对，最好用木材专用万能胶。
3、每种材料必须认真打磨，粘合效果会更好。
4、振手可以将手柄处做成镂空，也许回有所改善。
以上不知对否，希望一起探讨。
这块板面材和力材已经被撬掉，留下大芯，打磨后涂碳层，贴横切0.8mm阿尤斯涂碳层，再贴0.8mm的阿尤斯。呵呵现在时五木四碳了，很暴力哦。
作者: zqyoo 时间: 2010-8-19 11:10
好文章，长了不少见识，谢谢楼主分享！
作者: rreennttaaoo 时间: 2010-8-20 00:54
顶！
作者: 一点点 时间: 2010-8-21 10:55
牛
作者: lelelong 时间: 2010-8-28 08:42
厉害啊
作者: sjqka 时间: 2010-9-1 16:55
期待试打
作者: wuxin郝 时间: 2010-9-5 14:08
`````到处是高手``````
作者: ml492054968 时间: 2010-9-10 11:05
以下是引用hhxxzd在2010-7-6 16:54:00的发言：
用的就是一般粘拍的胶水？？
有白乳胶粉
自己调
可以到家具厂或者装修师傅那里找些~
作者: arthur6531 时间: 2011-1-1 14:49
不错不错，赞一个！
