作者: rhjystj    时间: 2012-1-13 11:38
标题: 分享我制作的乒乓球发球机

大家好,看了几位朋友自制的发球机,忍不住把我的机器也拿出来晒晒.





本机本着造价低廉,实惠耐用,维修方便的原则,不去过分追求华丽的外表,就地取材,纯手工制作。

功能方面如下:

一、出球机构:(电动+手动)

    采用双轮摩擦发球,通过调节上、下轮电机速度,来改变发球的旋转方向与力度,配合手动旋转发球头的角度,既可发出9 种不同旋转的球。

二、供球机构:(电动可遥控)

    经回收网进入储球斗的球在搅拌电机的作用下,依次进入转轮式供球轮盒,由球道把球送到发球电机处并发出。

三、

    摇摆机构:(电动可遥控)

    在球道上部处断开球道,在中间加入一个普通轴承,这样球道上端就变成了可旋转的了,在球道不能转动的下断安装一个不定向电机,通过电机轴上的摇臂来带动上面的可活动球道,这样就完成了发球头的摇摆动作。

四、出球弧度调整:(手动)

    通过调整锣杆长度,带动发球头上下移动,完成高球与低球的调节。



主材料如下:

一、摩擦轮电机2 个,12V空载转数5000转。摩擦轮2 个,为20mm厚聚胺酯板自己加工成直径55mm的轮。

二、供球电机1个,12 V减速电机80转/分钟。

三、搅拌电机1 个,12V减速电机50转/分钟。

四、摇摆电机1 个220V不定向电机(由于这是本人手头现有的,所以也可以采用12V的减速电机15转/分钟)。

五、电源12V,我采用的是旧台式机电脑电源。

六、12V直流调速器3 个,分别控制上,下发球电机速度与供球电机的速度(出球频率)

七、普通轴承2 个,分别作用与摇摆和旋转发球头的角度。内径50 mm,外径80mm,厚15mm。



辅助材料方面如下:

一、集球网为旧的尼龙蚊帐改制。

二、接球坡道为闲置的防火板拼接而成。

三、储球斗为废弃的矿泉水桶的1/2(带瓶径的部分)倒置安装。

四、球道为2 寸下水管和弯头组成

五、20mm厚旧夹心板两块做底坐用。

六,万向脚轮4个。



      呵呵,能想到的都说了,其实这都不是绝对的,只要你有足够的动手能力,什么都可以利用上的。再说了我做这个机器的初衷并不是要当作个什么训练器材来使用的,我就是想通过自己动手,来享受这种成功的乐趣(毕竟我是机电工人出身),并通过这个东西来促使我被动的接受运动,达到运动健身的目的。因为我不是很精通球技,自然也就没人与我陪练,有了这个机器真乃一举多得,既运动强身又消遣解闷。

      以上就是我的介绍,希望朋友们能从中得到些启发,并多提宝贵的建议。早日DIY出属于自己的东西。

      喜欢交流的朋友可以加我QQ23294826(沈阳)

 视频地址

http://www.tudou.com/v/1gPLj5lVxuA/&rpid=63898248&resourceId=63898248_04_05_99/v.swf
作者: wfxypy    时间: 2012-1-13 12:57
服了
作者: 乐棋    时间: 2012-1-13 13:21
[em1002]
作者: ylh8057    时间: 2012-1-13 13:52
[em1011]
作者: 5933ok    时间: 2012-1-13 13:59
高人啊,视频音乐配的不错
作者: 苦咖啡    时间: 2012-1-13 14:36
佩服楼主。。。。。。
作者: firedphoenix    时间: 2012-1-13 18:00
仰慕楼主
作者: 发球很难    时间: 2012-1-13 18:19

要是早看到楼主的帖子,我就不会买错电机了。另外,楼主的供球装置没看懂,能否详解?还有摆头处用的是什么材料?




作者: 直拍歪柄    时间: 2012-1-13 18:34
利害  利害
作者: 300181bai    时间: 2012-1-13 18:42
不错不错,赞一个!
作者: rhjystj    时间: 2012-1-13 20:31

谢谢欣赏


作者: rhjystj    时间: 2012-1-13 20:34
QUOTE:
以下是引用5933ok在2012-1-13 13:59:00的发言:
高人啊,视频音乐配的不错

谢谢欣赏,呵呵,老班的曲子


作者: rhjystj    时间: 2012-1-13 21:36

[此贴子已经被作者于2012-1-13 21:42:18编辑过]

作者: rhjystj    时间: 2012-1-13 21:40
QUOTE:
以下是引用发球很难在2012-1-13 18:19:00的发言:

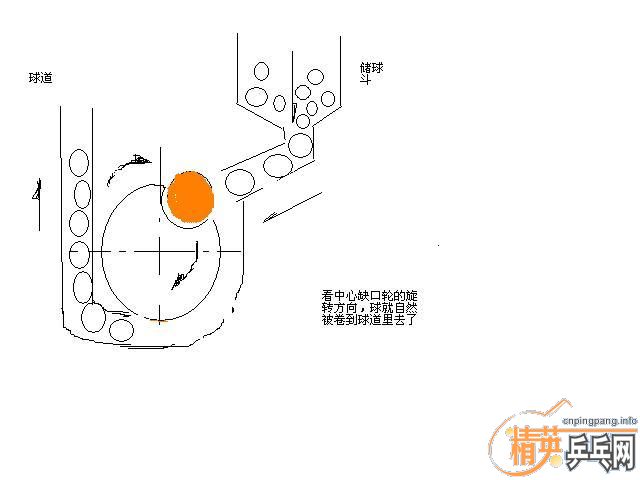

要是早看到楼主的帖子,我就不会买错电机了。另外,楼主的供球装置没看懂,能否详解?还有摆头处用的是什么材料?



图片点击可在新窗口打开查看

摆头处你指的是哪里啊,我那里有轴承,所以上面可以转,下面安装上电机通过凸轮原理带动上面来回转动



[此贴子已经被作者于2012-1-13 21:49:44编辑过]

作者: 发球很难    时间: 2012-1-13 22:07
谢谢楼主分享!
作者: miduoduo    时间: 2012-1-14 00:56
这也太有设计基础了,做得相当不错。问题是普遍的发球机都有个通病,就是与平时打出的球有明显的区别,啥时候能真正模拟人打出的球就厉害了
作者: rhjystj    时间: 2012-1-14 08:31
QUOTE:
以下是引用miduoduo在2012-1-14 0:56:00的发言:
这也太有设计基础了,做得相当不错。问题是普遍的发球机都有个通病,就是与平时打出的球有明显的区别,啥时候能真正模拟人打出的球就厉害了

哈哈,等把我脑袋安到这机器上也许就能做到这点了。开个玩笑,其实不要把这东西给看神话了,有了它能陪你打打球,练练身体步伐什么的就可以了,别指望能练出个一二三的。再说咱设计制作这东西的同时不也锻炼了脑和手了吗,别小看了这东西,前前后后光是改进就能达到几十次,连性格都给磨练了。我感觉这就是乐趣这就是生活。


作者: 凯璇的幸福    时间: 2012-1-14 08:51
不错不错,赞一个!
作者: rhjystj    时间: 2012-1-14 09:40
标题: 我的发球机(续)

大多数发球机都有个通病,那就是使用过程中经常出现供球卡球与发出连发球(一次吐多球)的问题,在解决这个问题上我还是下了一番功夫的,仔细观察发现由于发球机内的球很多,又因为它是圆的,并有弹力,因此很不听话,有的进入供球轮后居然还要蹦上几下,或是抢先往里钻,正好被运转中的轮给夹住(俗称脑袋被门挤了),都不自觉怎么办,只好雇个保安来维持秩序,让他们一个一个的有秩序稳当地进入供球轮。同理发球时出现连发就像是顽童在打滑梯,前面人还没滑下去,他就下去了,所以也由保安来维持吧(一车一杆)。哈哈!这两处机关具体在哪里,相信大家在观看视频时会发现的。


作者: wsm0007    时间: 2012-2-8 17:59
QUOTE:
以下是引用rhjystj在2012-1-14 8:31:00的发言:

哈哈,等把我脑袋安到这机器上也许就能做到这点了。开个玩笑,其实不要把这东西给看神话了,有了它能陪你打打球,练练身体步伐什么的就可以了,别指望能练出个一二三的。再说咱设计制作这东西的同时不也锻炼了脑和手了吗,别小看了这东西,前前后后光是改进就能达到几十次,连性格都给磨练了。我感觉这就是乐趣这就是生活。

 发帖心情 Post By:2012-1-14 8:31:00 [只看该乒友帖子]

QUOTE:
以下是引用miduoduo在2012-1-14 0:56:00的发言:
这也太有设计基础了,做得相当不错。问题是普遍的发球机都有个通病,就是与平时打出的球有明显的区别,啥时候能真正模拟人打出的球就厉害了

有个设想,设置2个发射球装置,在球台左右两边,来模拟各个角度的回球,就能真正模拟人打出的球了!!!!     就是如何协调两个装置,交替随机出球,但是不能同时出球,不知楼主想到用什么方法可以实现? 共同探讨


作者: 佛祖    时间: 2012-2-8 18:05

楼主不是凡人


作者: dos_santos    时间: 2012-2-8 18:07
不错不错,赞一个!
作者: papershooter    时间: 2012-2-8 20:16
厉害(入庙随俗-到盖楼网站学盖楼)
