百炼钢化绕指柔——桧木玻纤夹板DIY的探索 【申请精华】

想要爽单桧很久了，但想起它动辄10多毫米、100多克的身段，又望而却步了。那么能不能创作一只有OC的身段，单桧的快感的板子呢？踟蹰了很久之后，就有了这次DIY的体验。
【设计思想】板厚不超过6MM，理想板厚5.6MM。重量不超过90克，理想重量82克。说透了，就是按照OC的尺码制作。板子性质是软弹，以弧圈为重点。突出桧木的特性，争取能接近单桧板性能。
【设计方案】桧木板为主体，夹玻璃纤维加强。结构分布为纤维在中心，参照了世奥德RG系列的设计思想。

设计好了就准备板材，淘宝买的，不广告啦。

主要工具有：曲线锯、锉刀、砂纸等。其中曲线锯发挥了重要作用，拍照留念。

把桧木板材和玻璃纤维刷上白乳胶，按照设计方案层层叠好，压在石板下面，然后100多斤的《资治通鉴》伺候。

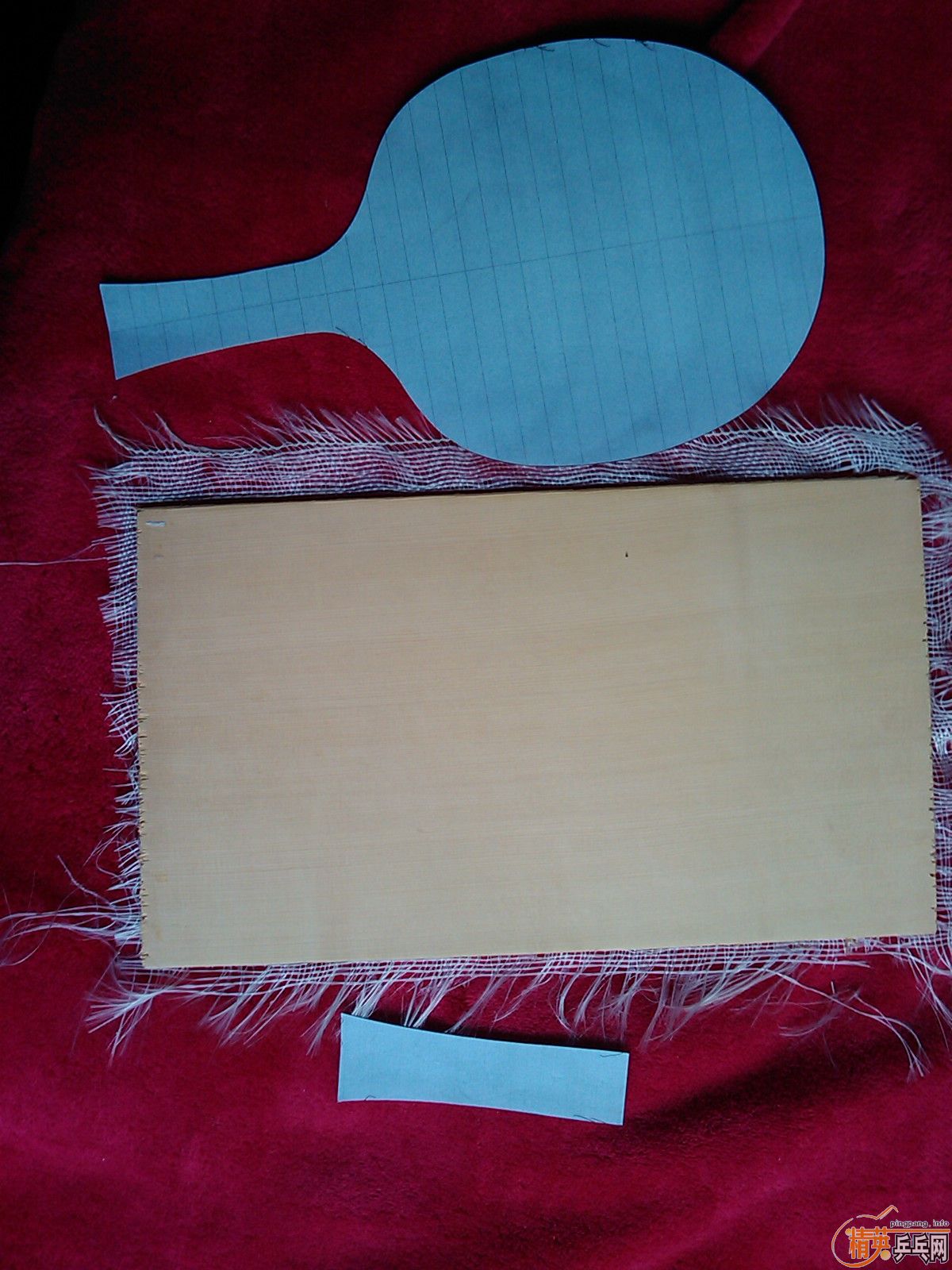

夹板在重压下彻底阴干，取出后就是这个模样。顺便秀一下切割用的纸模，按照OC放样的。这个夹板正好可以下一个板坯和两片柄。

曲线锯伺候，粗切割下来的板坯。然后100目砂纸打磨，再360目打磨。摸上去已经相当光滑。当然，精益求精的话还可以继续1000目、2000目打磨。

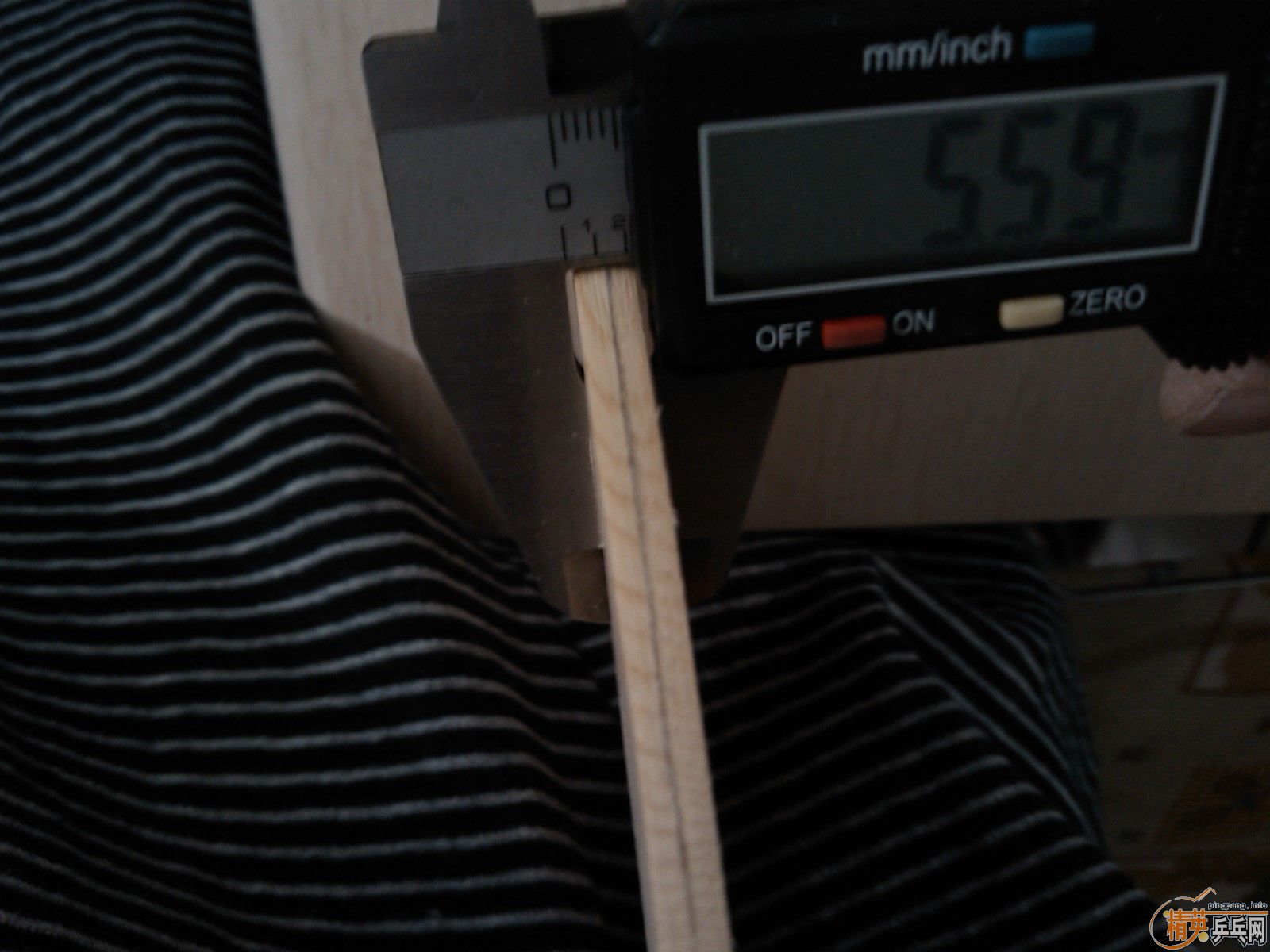

磨啊磨啊磨过头了，5.59MM，比原设计的5.6MM薄了0.01MM。

打磨好的板坯桧木香气相当浓郁。用板坯下脚料下好的柄片有点薄，找深色的包装木夹板贴上一层，锉啊磨啊的，就做好了一副柄片。

粘合，然后继续锉啊磨啊，就做好了。

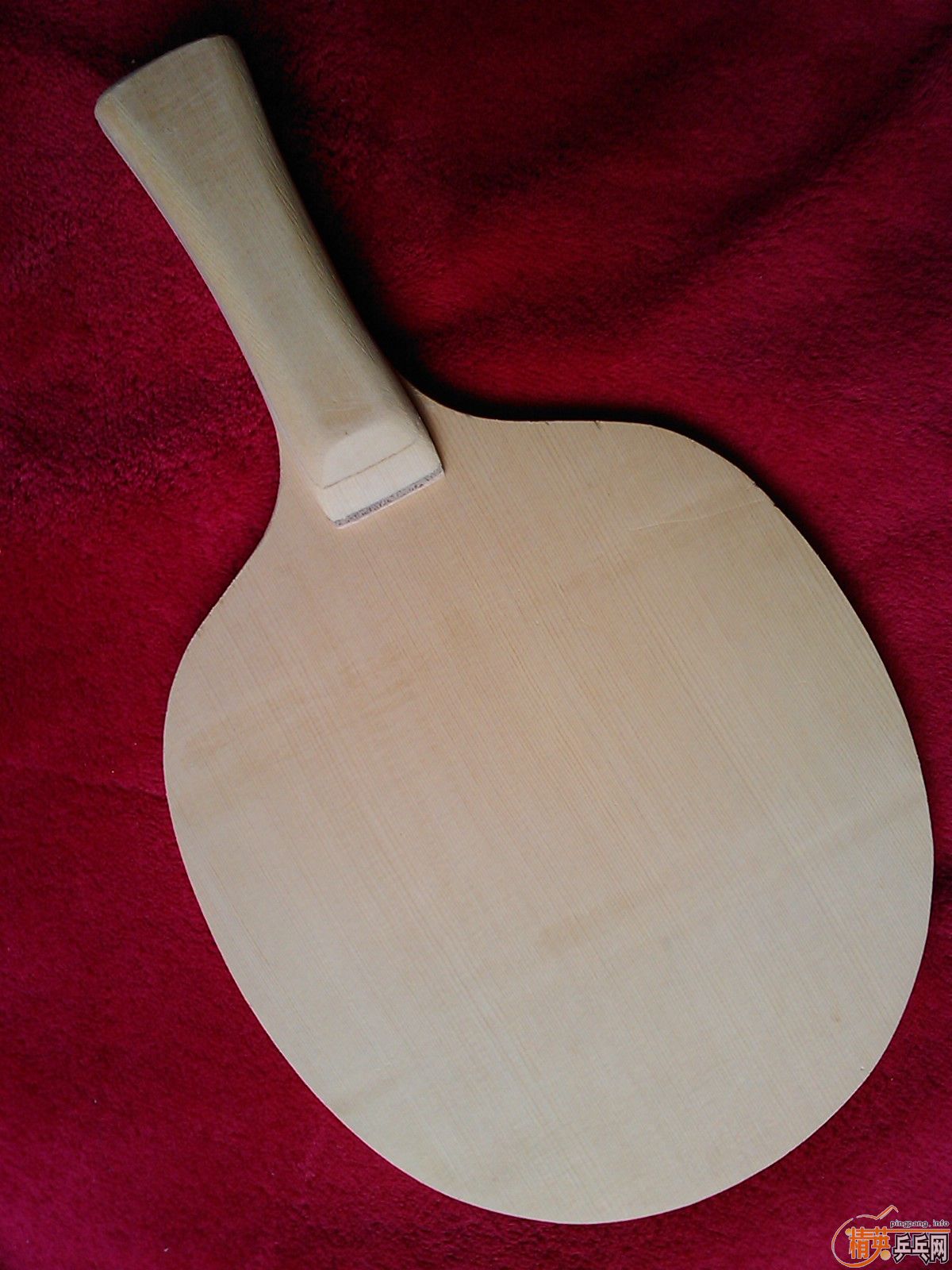

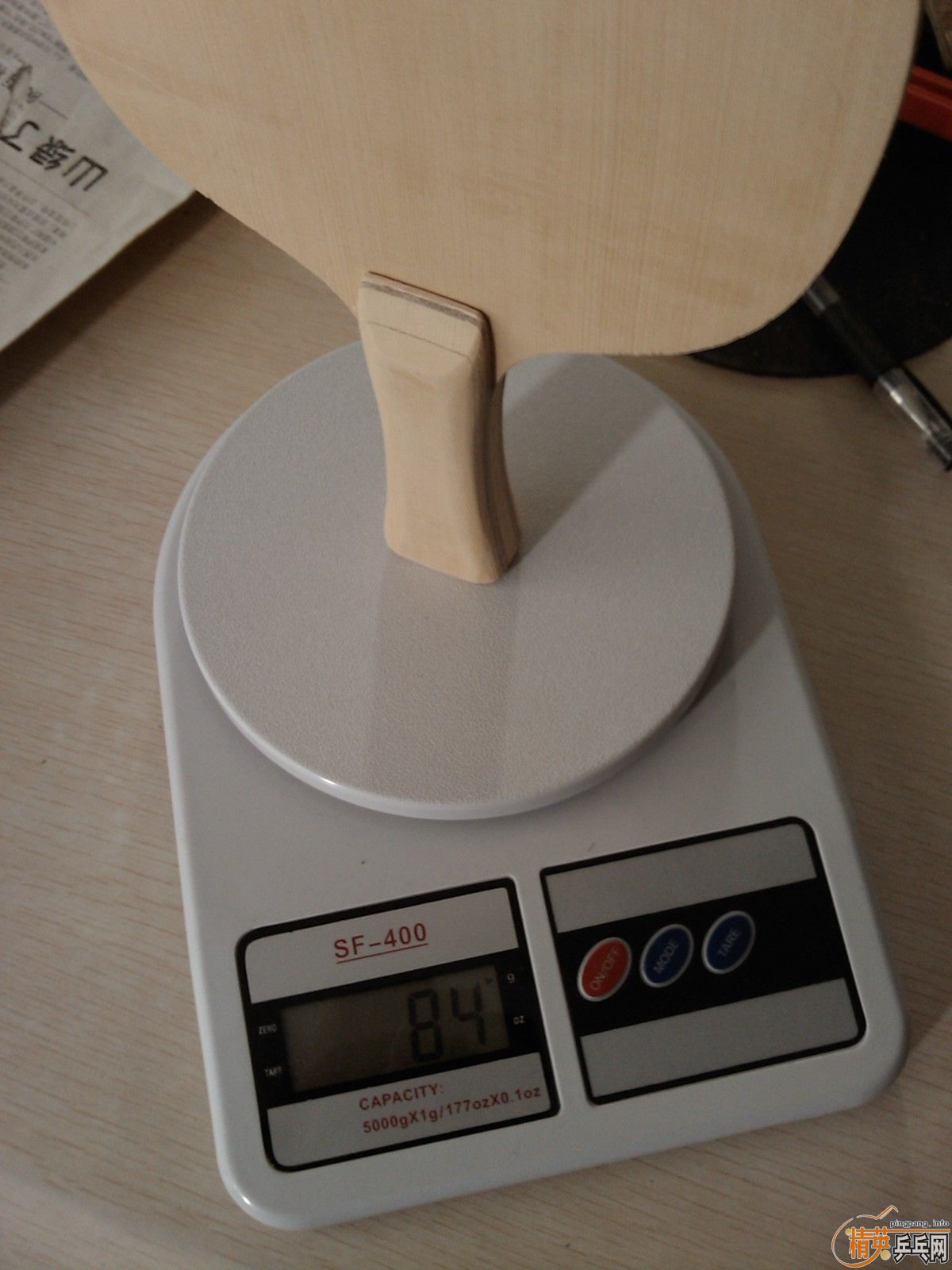

漂亮吧？称称重量，84克，比设计的82克重了2克，也算比较理想。早知道开个空心柄，重量就正好了。

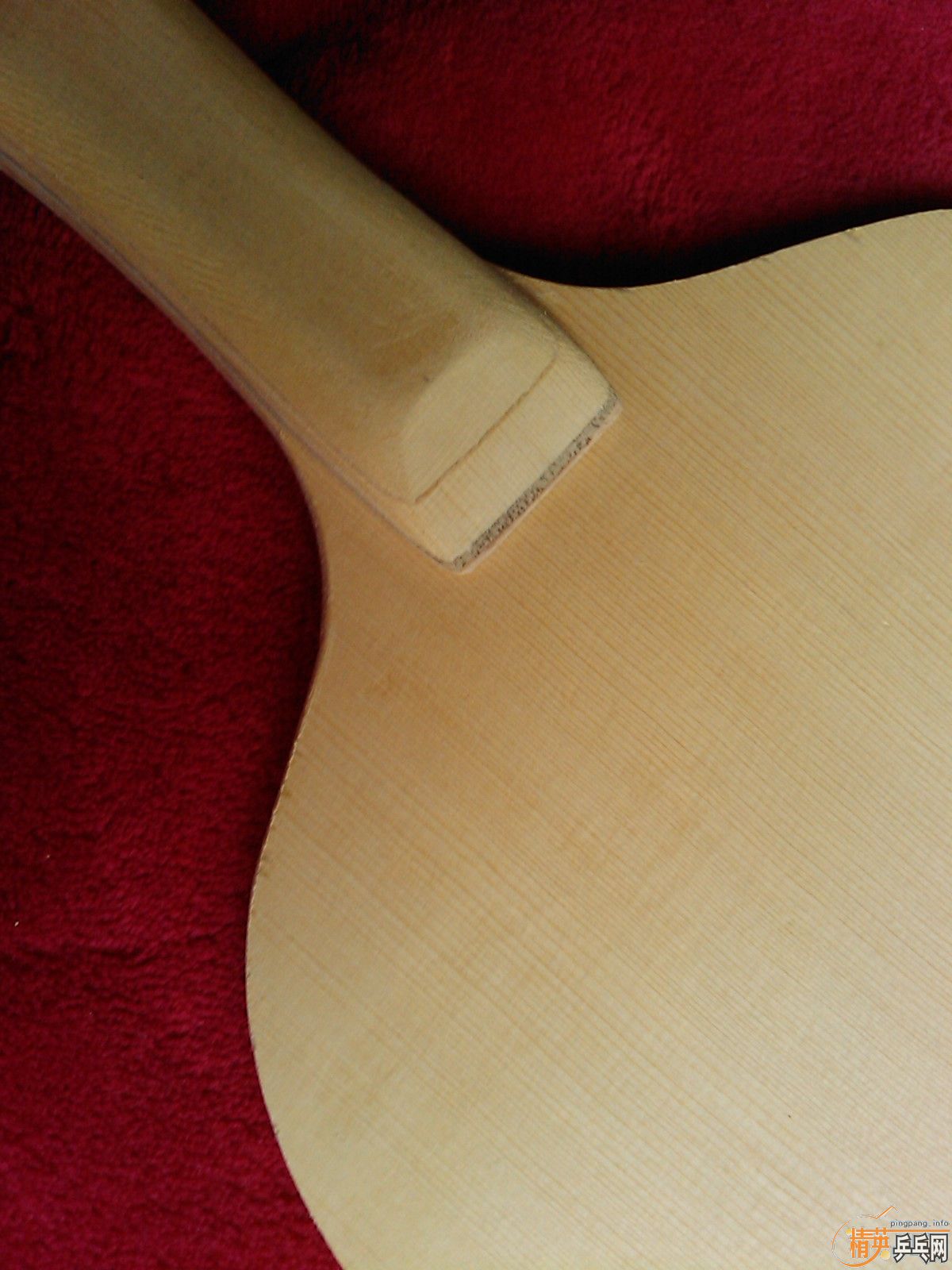

欣赏一下拍面的木纹，柄片层木打磨出来的纹理效果。

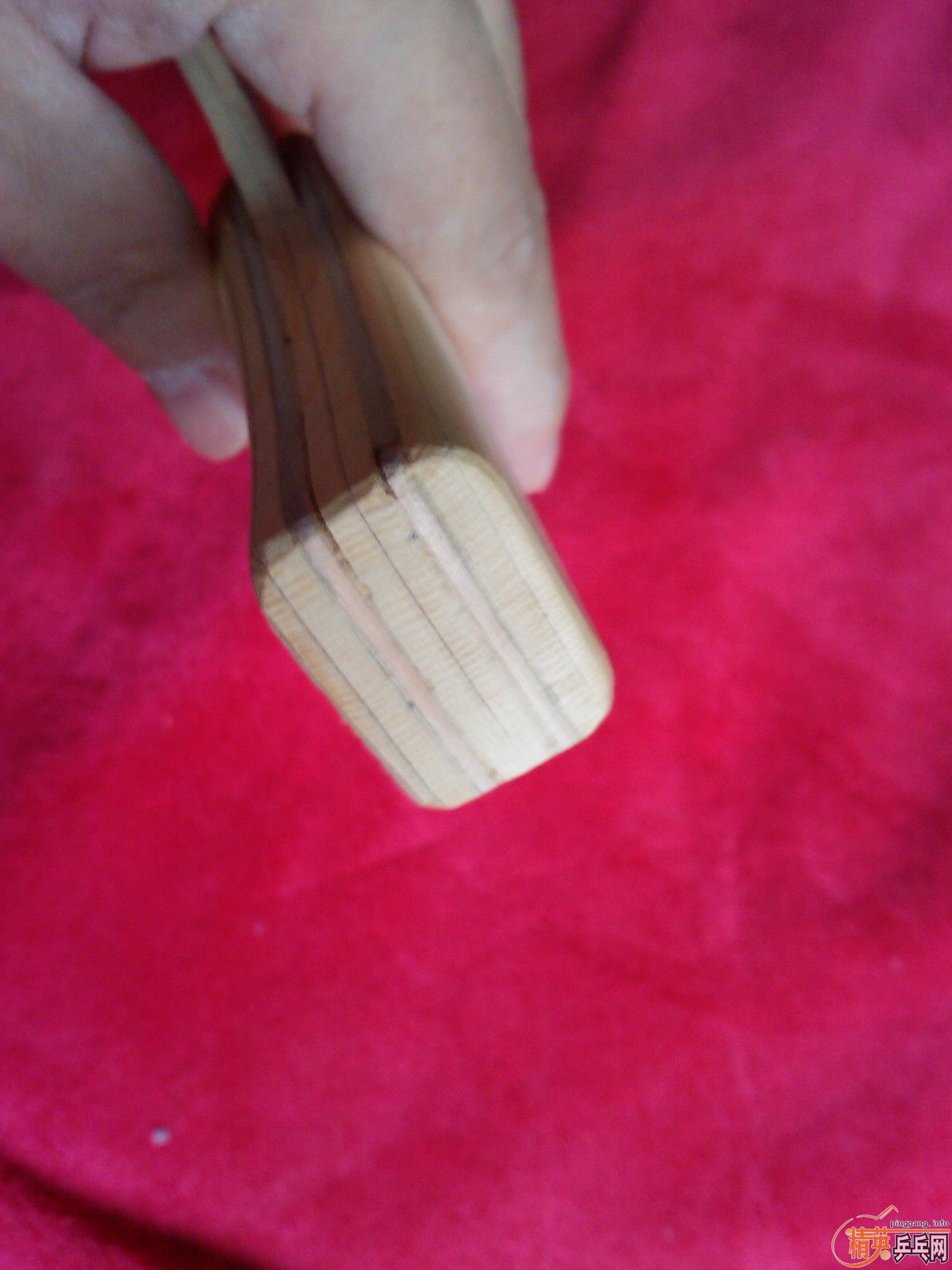

这柄的搭配还算比较素雅吧，如果垫的木夹板颜色更深点可能会另外一个感觉。柄的打磨不要用太细的砂纸，100目的足够了，有些纹理不打滑。

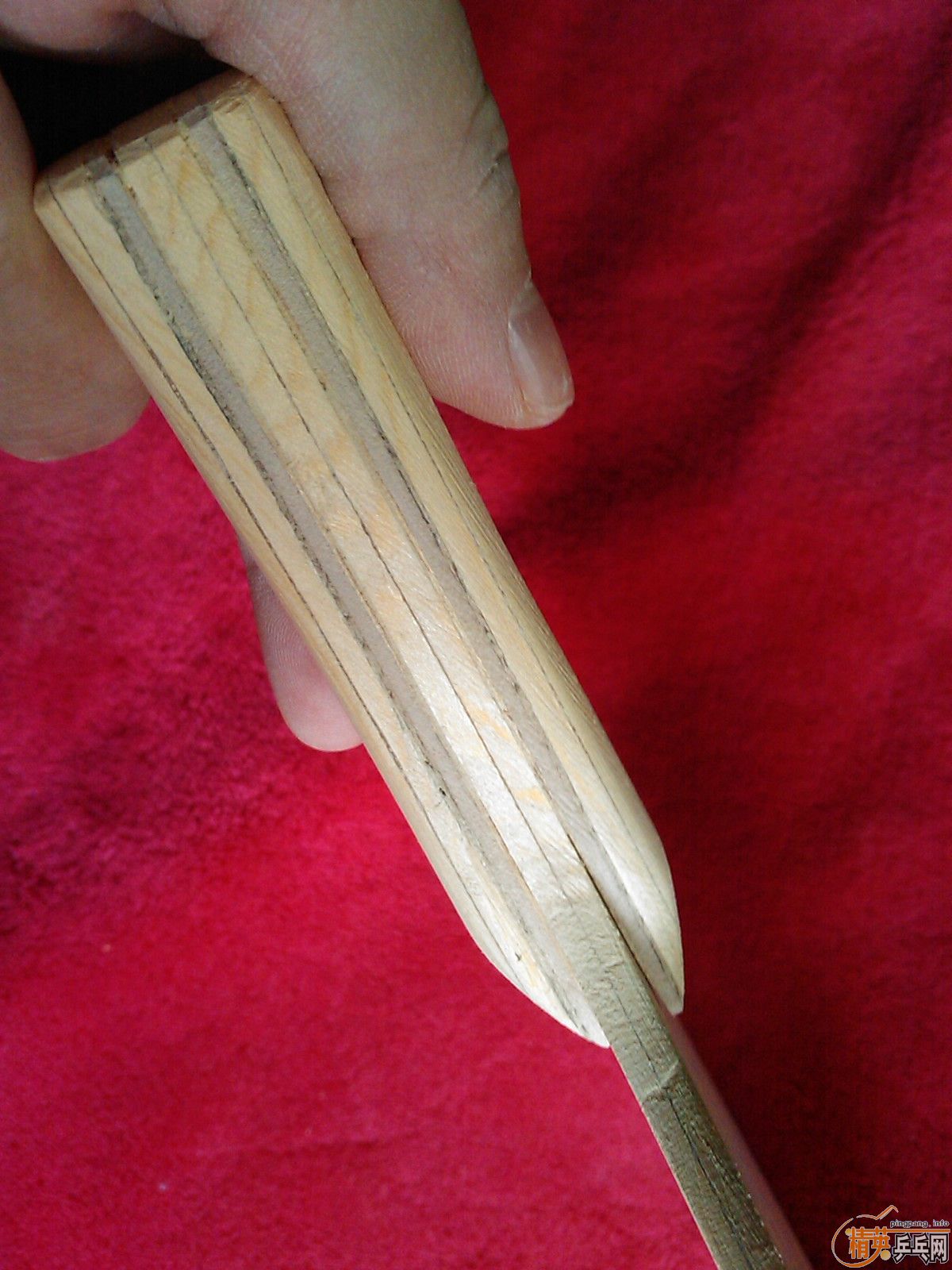

柄型是方的，有点蝴蝶的味道吧？其实很大程度也是懒得继续锉圆了。

【制作体会】
制作过程中的一些体会，供参考：
1、刷白乳胶一定要有刮板，否则会不均匀。尽管专业人士说薄而匀是最好的，但是建议你还是厚厚的刷。一旦取出板坯发现有脱胶，再补胶是非常难的。
2、玻璃纤维的处理过程一定要戴橡胶手套。玻璃纤维毛边直接接触皮肤会刺入并断在里面，有接触过毛毛虫的感觉。
3、玻璃纤维布要张紧在黏贴，否则不仅没有加强板子的作用，而且会导致板子应力不均匀，没法打。并且干燥后会扭曲。
4、板坯一定要彻底干透才能取出。建议大家多压些日子，有条件的话压在通风的地方，会干的快些。如果没有干透，取出以后看似已经很平整，一旦在没有重压的情况下继续脱水干燥，是会扭曲的。
5、曲线锯尽量用金属锯片，比木锯片要细腻，切割时可以裕量留小些，后面的打磨工作量就小些。
6、成品板坯打磨，宜用8字轨迹，可以磨得平整，而且不容易磨偏。
7、板坯和手柄锉型的时候，木锉下料量大，钢锉更精细，注意搭配使用。

【试打总结】
先说一下，我平时的主板是77克的OC-WRB，横板FL。试打正手运海40度+999T，反手德国郁金香+999T。以下总结都是在这个手感基础上的。
1、板子很给力，桧木和玻纤都是给力的材料，做到这么薄，仍然很给力。
2、板子很吃球，拉弧圈相当舒服，球很转，速度也不错。完全实现了设计定位。
3、退台以后，底劲没能达到预想的单桧的水平，跟我的OC基本相当。
4、近台手感很像七夹，比OC明显厚重，尽管尺寸是OC的尺寸。
5、不怎么震手，应该是玻纤的作用。可能是我习惯了OC的缘故，反而觉得有点木。
6、运海那面比郁金香那面好打，说明这个板子应该配硬胶。

【写在最后的遗憾】
这次DIY也不能说是完全满意的，还有几个小遗憾：
1、订购材料的时候，没有考虑材料表面打磨的裕量。板子都打磨到设计厚度了，表面的机加工横纹还没打磨干净，看图都可以看到。建议订购材料的时候，至少要留0.5MM的打磨裕量。
2、用曲线锯下板坯的时候，过于贪图减少后期的打磨工作量，裕量留的太小，导致板坯边缘有崩口，图上也可以看到。
3、太急于尝试了，急急忙忙就定型了，打磨工作远远达不到完美的标准。如果再做一只，一定花几天时间好好打磨打磨。

【美图欣赏】
无毛标准照

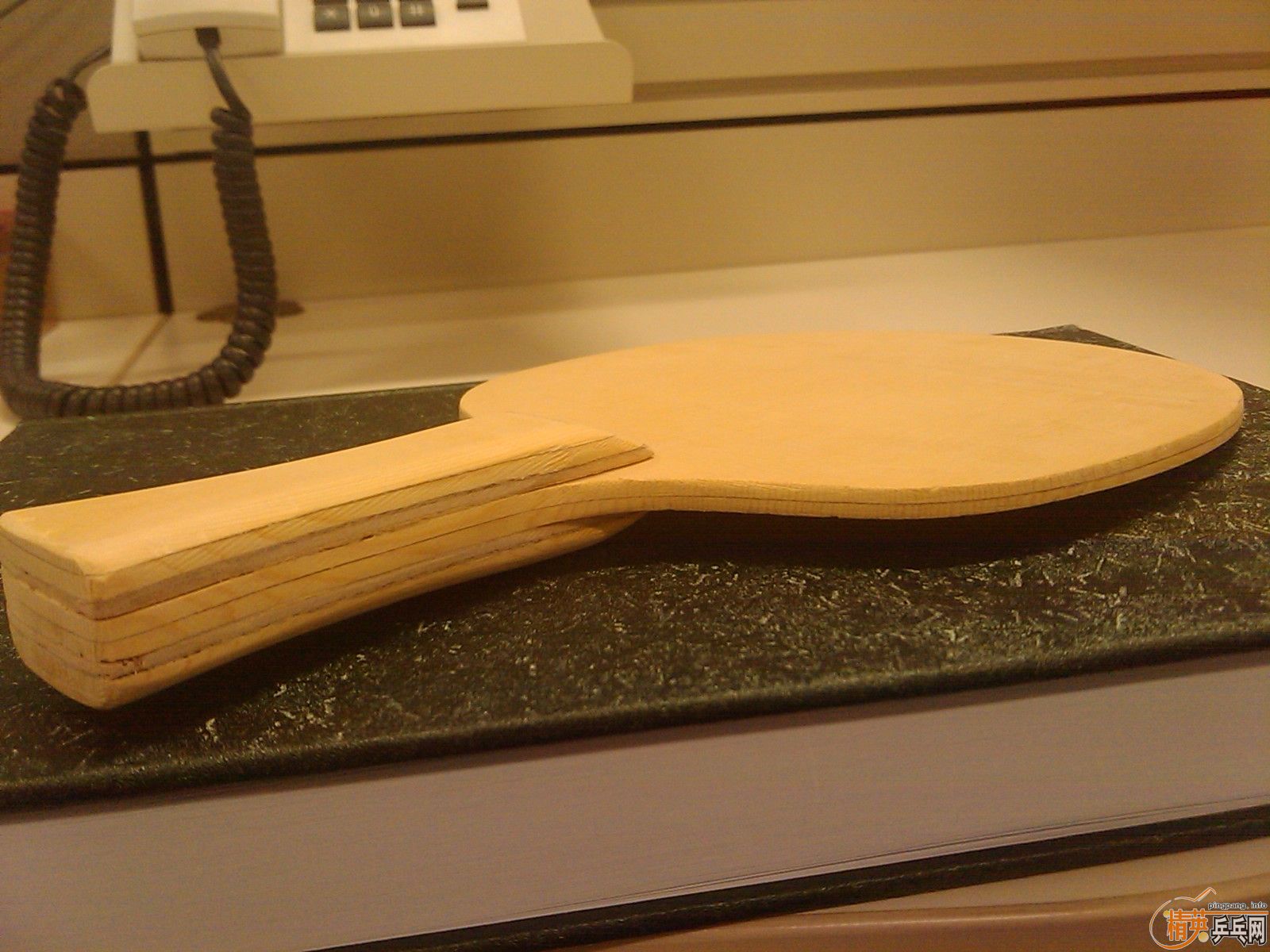

侧身线条

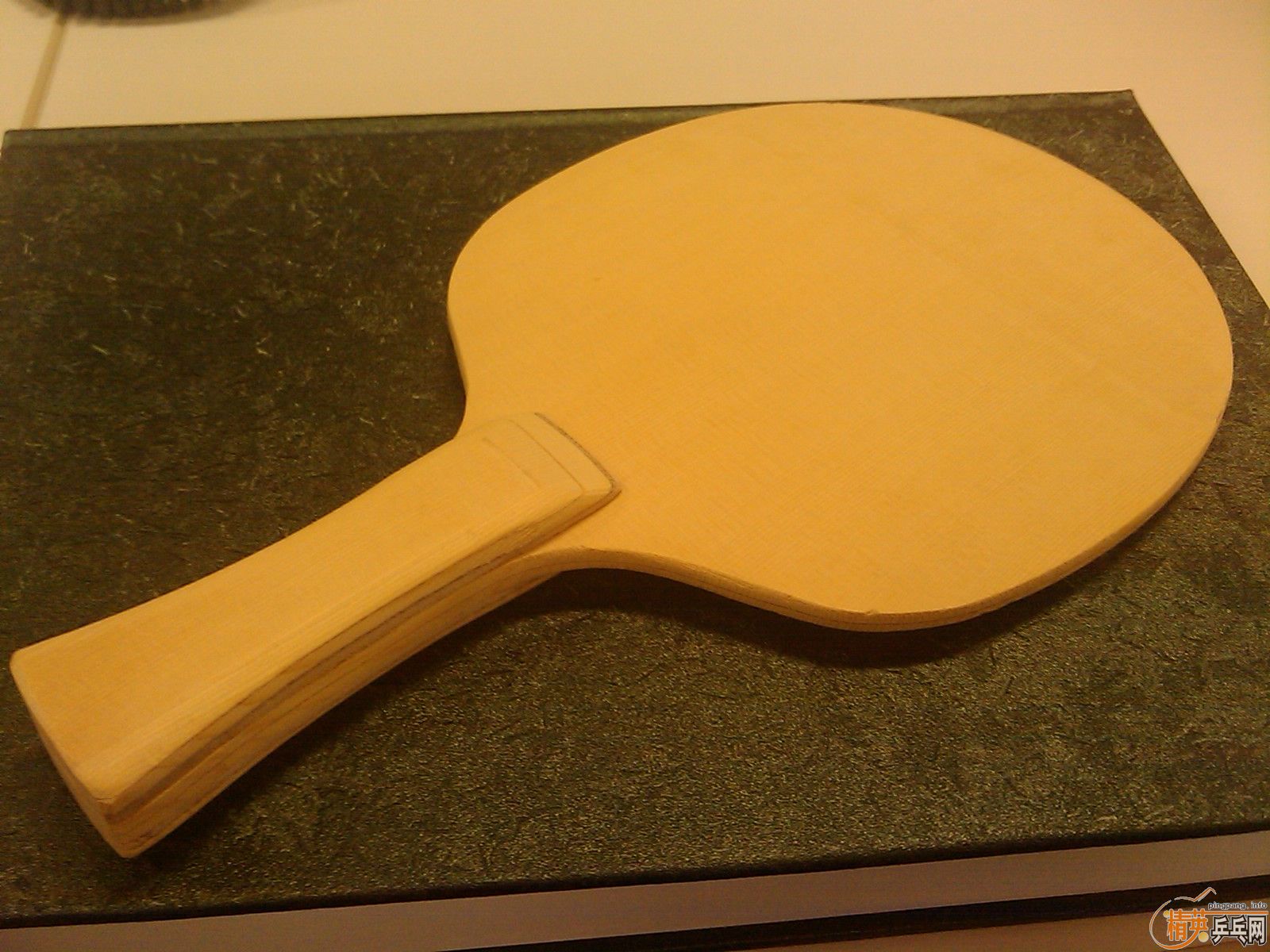

这个角度更粗壮一些

不错不错，赞一个！

动手能力很强大 赞一个

  强烈支持楼主观点，送鲜花一朵鼓励！

睡前上来顶一下。今天喝多了，我日了，喝到现在。

[此贴子已经被作者于2010-12-1 0:14:36编辑过]

不错不错，赞一个！

我晕。是药渣子老大您做的吧。太酷了啊。我等待试打啊

替楼主申请精华，真的不错。

看了很多DIY的板子，本人也做过单桧的DIY，但没看到有纤维的，纤维在哪里搞的？也是淘宝？板子是3夹板？是两片桧木大芯中间玻璃纤维吗？恳请指点一二。

[此贴子已经被作者于2010-11-30 20:01:39编辑过]

不错不错，赞一个！
