女王的權杖~INNERFORCE ZLC(中文名:張怡寧)

 這邊要先恭賀女王張怡寧情場球場兩得意，連奪兩次奧運女單桂冠後，獲得蝴蝶以最高端球拍冠名外，並風光下嫁殷實商人。當然，女王的家務事小弟等只能關心，無法〔出力相挺〕；但以女王命名的球拍性能如何，則緊緊糾結著廣大球友的心靈。

　另外，要看球拍的性能，應該先從女王的〔打法〕開始。

　－－女王的打法不脫女性柔情，以穩紮穩打為主，是前陣COUNTER PLAY等利用對方球速反擊的打法，並在適當時機輔以POWER PLAY強打取分。
　簡單說，一般女子打法跟男子有很大不同，女子大多都以反手相持開始戰局，而男子都想盡辦法以正手蠻幹，中國國家女隊女中豪傑〔郭躍〕就是此種男性打法，所以目前郭躍是〔女子打法男性化〕的代表人物。

　張怡寧既是女王，當然還是以女子打法為主，以反手相持快撕快帶快彈等借力還力為主，而女王的COUNTER PLAY實力，就像萬里長城般捍衛著中國女隊的半壁江山，女王像〔娘子關〕一樣堅不可攻，牢不可破，無比的耐打，有著超堅強的防守。

　那－－－女王到底有多耐打？

　－－－這方面，女王深不可測。

　中美建交30周年前夕，KILLERSPIN在美國芝加哥舉辦桌球大師賽，其中較特別的是由女王對戰男子選手，其中不乏世界名將，如美國男子單打冠軍Ilija Lupulesku以及波蘭選手Blaszczyk Lucjan，其中Ilija Lupulesku還是前奧運1988年雙打銀牌(搭檔Z.PRIMORAC)。
　一聽到要跟女王交手，各個年長男選手如喪考妣，生怕砸了招牌；只剩初生之犢的興奮年輕男選手磨刀霍霍想〔一舉成名天下知〕扳倒女王。

　結果，當然全體男選手在女王的娘子關前丟盔卸甲，被殺的片甲不留，跪倒在女王跟前。

　女王娘子關防守的堅固程度超乎凡人想像。－－以頂尖職業男子選手的球速來說，脫拍出球速度可達約280KM/H，約時速兩百八十公里(注：’中國的乒乓世界雜誌’2009/2月份101頁說的)；要達到此種速度威力的男子，第一個想到的當然是傳說中的女王前曖昧男友－－〔殺神陳玘〕。

　女王如對上殺神陳玘，當然是〔矛與盾〕的戰爭，但以中國國家男隊的攻擊之王來說，陳玘當然能夠在娘子關前揮舞著〔殺神杵〕反覆衝殺攻破娘子關，擄獲美人芳心。或許女王覺得殺神很努力且〔幹得不錯〕，但似乎〔殺神杵〕太重，揮舞起來太累而體力不濟後勁不足，落個琵琶別抱的後果。

　唉！路遙知馬力，情路是給體力好的人走完全程用的，一味〔蠻幹〕是不行的。

＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋
　以上所言都是廢話，下面開始說重點。
＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋
　最主要的重點有兩個：一個是〔中等力量擊球的COUNTER PLAY〕打法，另一個重點是男子全力對攻弧圈的〔時速兩百八十公里〕球速。－－雖然這個〔球速〕看來有些強大，質疑者請移樽就教中國〔乒乓世界〕專業桌球雜誌。

　前面已說過女王相持與防守固若金湯，但要當女王當然不能只有兩把刷子，〔女王相持的擊球速｛飛快｝〕，連續性強，一顆顆快速球像瓢潑彈雨般傾洩而下，一般職業男子選手也只能陷入〔球拍面平打為主的COUNTER PLAY〕泥淖，速度快到男選手也脫不了身來〔側身正反手拉攻〕。
　現在，女王換裝INNERFORCE ZLC後擊球飛行速度更快，更穩，更加睥睨天下。

　擊球時，球拍的拍面會彎曲，但將握把朝上，則可視為一個咕咕鐘的〔鐘擺〕，因此每支球拍都會有〔鐘擺效應〕，〔鐘擺〕擺動的大小以及來回速度在在影響著〔球速及手感〕；其中，球拍虎口的ERA寬度則直接影響〔拍面的彎曲與擺動〕。

　這隻INNERFORCE ZLC的ERA寬度約8.8CM，跟AMULTART ZLC與PHOTINO ZL等〔厚拍〕相同；而較薄的水谷隼ZLC及波爾ZLC的ERA寬度則為9CM。
　球拍在擊球彎曲時主要是由ERA那邊開始彎的，所以一些純木五夾也都十之八九斷在那裏命喪黃泉，但INNERFORCE ZLC有添加ZLC纖維，只要不敲到桌子，壽命可望長保安康。

　如要在蝴蝶的球拍中挑出ERA最會型變的，則剛好有兩個決定性代表，那就是DEFENCE II以及Arylate-carbon中速度最快的球拍〔COFFERLAIT〕－－這兩支球拍的拍面都是三夾，握把是五夾，大芯同樣都是橫紋，面材直紋，厚度也幾乎一樣。兩支球拍的五夾跟三夾在ERA那邊相接，也就是ERA經過切割，讓拍面容易由ERA型變，來拉扯面材製造張力；不同的是，DEFENCE II拍面是柔韌的〔柳木〕，COFFERLAIT拍面是柔彈的〔檜木〕，但COFFERLAIT的面材底下夾有纖維，這種纖維直紋是carbon，橫紋是Arylate(VECTRAN FIBER)，所以容易型變拉扯纖維的ERA帶來這支球拍絕佳的速度。
　除了ERA寬度的不同外，蝴蝶第一次將ZLC纖維夾層移到大芯兩旁，並且使用未經拼接大芯。以桌球拍製造理論來說，纖維越靠近面材越能展現纖維效能，蝴蝶幹嘛這麼作？

　簡單說，除了球拍的型變外，還有圓型拍面〔撞擊點〕的型變，就像碳纖維羽毛球拍〔碳纖維球拍桿〕的彎曲型變與〔拍面編織羊腸線〕的型變不同一樣。

　那這次的ZLC纖維跟以往有何不同呢？
1－這次的柴龍纖維(ZYLON)似乎比例較高。
2－蝴蝶的編織ZLC纖維拍，簡單來說跟握把平行直至拍頭的直紋是〔CARBON碳纖維〕，橫紋才是〔ZYLON〕。
　位處直紋的碳纖維束(CARBON)負責〔球拍型變〕的擊球速度以及型變回復力，橫紋的柴龍纖維束(ZYLON)則能防止拍面〔不規則扭轉(TORSION)〕；由於纖維夾層限制在0.35MM以內，所以這隻INNERFORCE的ZYLON比例較高，則CARBON的比例就要減少。
　例如水谷隼CARBON束有三千絲碳纖維編為一束，橫向ZYLON也是三千絲編為一束，則INNERFORCE的CARBON可能只有兩千五百絲，而ZYLON三千五百絲編一束。

　前面已說過INNERFORCE的ERA只有8.8CM寬，水谷隼ZLC有9CM的寬度，兩支球拍的厚度一樣是5.7MM，但其他的差異在哪裡？
　INNERFORCE ZLC的各夾層厚度，對比水谷隼ZLC：
面材------------0.6MM.>>>>>　<<<<<面材------------0.5MM.
力材------------0.5MM.>>>>>　<<<<<ZLC纖維--------0.35MM.
ZLC纖維--------0.35MM.>>>>　<<<<<力材-------------0.5MM.
大芯-------------2.8MM.>>>>>　<<<<<大芯------------3.0MM.
ZLC纖維--------0.35MM.>>>>>　<<<<<力材-----------0.5MM.
力材------------0.5MM.>>><>　<<<<<ZLC纖維--------0.35MM.
面材------------0.6MM.>>>>>　<<<<<面材-------------0.5MM

　其中可見INNERFORCE的大芯雖然沒有經過拼接，但較〔薄〕，相對比下水谷隼ZLC的面材較〔薄〕，兩者面材都是琳巴木(LIMBA)。

　簡單說，INNERFORCE以〔較厚的面材＋ZLC纖維層大芯中置〕來〔模糊〕水谷隼面材下較多的〔ZLC碳味〕，或者說INNERFORCE比較沒有〔TURBO LAG(這邊該稱FIBER LAG)〕，俗稱〔天花板〕。

　很多人喜歡說纖維拍有〔天花板〕芸芸，但很奇怪馬龍，波爾，梅茲，希拉格，松平，水谷隼，張繼科等怎麼沒有〔天花板〕？
　－－－說實在的，有的人揮拍速不夠，跟不上碳纖球拍型變後的將球彈出速度，沒將球〔HOLD〕在拍上傳遞能量：
(1)球體變形的彈性
(2)膠皮變型彈性
(3)圓型拍面點凹陷變形彈性
(4)ERA變型彈性
　如上，擊球力量不夠的人只用到前三者，像羽毛球穿線磅數低彈性好一樣，羽毛球穿線磅數越高(線拉越緊)，業餘的打起來〔感覺〕彈性越差，因為業餘的很難用到碳纖維羽毛球拍球桿型變的彈性。
　因此，蝴蝶以〔彈性比｛拼接桐木｝大的｛未切割阿尤斯｝〕做大芯，並將琳巴面材由水谷隼的0.5MM略微加厚至0.6MM，力材聽說也換成〔阿尤斯〕，看起來蝴蝶好像是〔改變木材跟纖維的彈性比例〕。
　簡單的形容，蝴蝶略為犧牲纖維的彈性，輔以較硬的木材增強彈性(就是增加木材在同一支球拍中的彈性並減少纖維的彈性)，結果是增加了木材球拍的〔手感〕。
　那結果呢？
　－－球拍型變前後的手感沒有那麼〔急促〕，增加了〔球HOLD在拍上〕的時間。
　以往蝴蝶為了男子上級者強打的揮拍速度使用拼接桐木大芯纖維拍來增強〔碳纖維型變大（位能回復為動能）力量又強又急〕－－－就像彈簧彈性系數磅數很高很強的汽機車彈簧，力量很大時〔壓的下彈簧讓位能轉換為動能，則回彈很快，很彈〕；〔力量不夠壓不下彈簧，無足夠位能吸取能量後釋放，則毫無彈性〕－－－這就是天花板。

　所以，INNERFORCE以較窄的ERA讓球拍在較小的力量時直向容易型變；另外，以較少的直紋碳纖維讓球拍拍面容易由ERA型變，也就是〔彈簧彈性〕較小，容易在中等力量啟動，不必太大的擊球力量。而較厚的面材＋未切割阿尤斯大芯也使INNERFORCE拍面由ERA型變時有較多木質來減緩〔直紋〕碳纖維震幅，使〔手感〕接近純木球拍。

　－－－這支INNERFORCE ZLC以手感而言有純木薄五夾的手感，卻有純木厚七夾的速度。

　那－－〔增加的橫紋ZYLON〕有何作用？

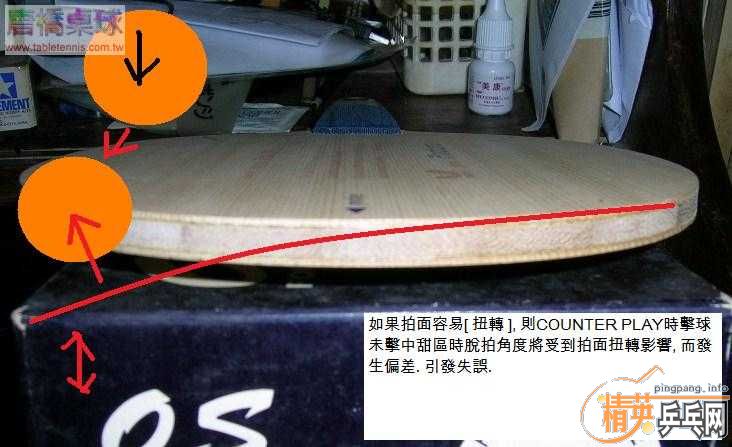

　如果球擊打在〔甜區（或甜蜜點SWEET AREA）〕，則拍面會像一隻鳥拍動翅膀那樣；如果擊打在偏兩邊甜區外，則〔拍面會扭轉(TORSION)〕。
　前面已說過INNERFORCE ZLC的ZYLON有可能比例增加，比CARBON多，那或加或減兩種纖維的比例將會有何影響？－－－這當然要先看看兩種纖維有何不同：

＋＋＋＋＋＋＋＋＋ZYLON----------------CARBON
抗張強度－－－－－42g/d-----------------23g/d.
抗張彈性率－－－－2000g/d--------------1480g/d.
密度－－－－－－－1.56-------------------1.76.
斷裂伸長率－－－－2.5%------------------1.5%.

　由上可見ZYLON的抗張強度幾乎是CARBON的兩倍，抗張彈性率也遠遠超越CARBON，所以ZYLON擁有非常好的彈性，但卻又非常〔柔軟〕，這是不能〔過份曲折（ㄠ折）〕的碳纖維CARBON能做到的。
　碳纖維束像一條線，由兩邊拉非常強韌，拉不斷；但只要彎折超過約90度以上，會馬上破壞分子鍵結，一拉就斷；對比之下，〔CARBON像不易彎曲的木頭，ZYLON像風中勁竹〕，所以ZYLON可以做〔柔軟〕的防火衣，賽車服，賽車天價輪胎。
　而CARBON不易曲折的特性使他多半做汽車引擎蓋或內裝儀表以及腳踏車車架等〔硬件〕。

　加強的橫向強韌ZYLON纖維可增加拍面強度，增大甜區面積，讓拍面不那麼容易產生胡亂扭轉(ANTI-TORSION)，並可讓〔那隻像鳥一樣拍動的翅膀（拍動小一點快一點）〕，讓拍面震幅像〔純木七夾〕。
　純木七夾就是〔拍面型變小回復快〕，換句話來說就是〔硬跟彈〕，這在中等力量時能用到〔（球體變型彈性）跟（拍面撞擊點彈性）〕。


　如上，七夾橫紋比例高拍面較〔堅固〕，所以甜區大；球就算未擊在甜區拍面也比較不會扭轉，封檔或強打等〔拍面平打〕狀況下回球方向感及控制較五夾為優。
　另外，七夾一般較厚+橫紋比例高也使球拍的拍面不會亂扭轉，所以NNERFORCE ZLC雖然是五木＋2的纖維拍，卻有點七夾的〔味道〕。
　五夾直紋木頭纖維比例高，七夾橫紋木頭纖維比例高。－－－簡單說，五夾都是直紋大芯，七夾都是橫紋大芯。
　因此，純木七夾的拍面橫紋比例高所以〔彈性好〕，球拍型變容易發生於ERA；而純木五夾拍面〔橫紋少拍面彈性差〕，反而較多的直紋纖維使它ERA有較高的〔發力擊球支撐力〕。
　－－－那－－前面不是說羽毛球拍的〔拍面穿線越硬彈性越差〕，怎麼這邊說〔桌球拍拍面越硬彈性越好〕？
　－－－這點解釋起來很簡單，羽毛球的〔球體本尊〕沒有啥彈性，乒乓球是中空的硬質塑膠，〔｛適當的球體型變｝時球體本尊〕彈性很好；但是〔羽毛球的擊球點｛羽毛球的球頭｝很硬〕，可耐大力催殘，不太會變型，反觀平常彈性很好的乒乓球擊球力道強勁者可會打到球體過度變型，無法用到〔球體適度變型的彈性〕，球會失速。

这个不乱了，



圖片附件: 20071107_d1898d63049d460eee05GovQCEFALRJ7.jpg (2010-1-5 23:59, 54.23 K)


　打球時的反作用力：
　會因球拍的材質而異：
　物體與物體相撞後，會受到各種因素的影響而失去能量。而這種能量損耗會因球拍的材質而異。
　輕柔咬住球，保持高反作用力：
　當物體與物體相撞時，會受到各種因素的影響而造成能量損耗（消耗）。以桌球為例，像擊球音與球拍的震動等是造成打球時能量損耗的因素，除此之外也有其他導致能量損耗的因素。那就是受到打球時的撞擊所引起的球體變形。

　 受 到打球時的撞擊所引起的球體變形，會因球拍的材質而異。為了調查這種現象，我們準備了彈性差不多的「特殊材質（ZYLON）的合板球拍」、「檜木單板球 拍」以及「合板球拍」。然後將不同速度的球擊向靜止狀態的3種球拍，測量其彈回的速度，進行調查彈性恢復係數的實驗（圖1）。
　　圖2為實驗結果。看了此圖之後，當時速27公里的慢速球觸擊球拍時，所有的球拍均顯示相同的彈性恢復係數。然而，當時速81公里的快速球觸擊球拍時，彈性恢復係數就會出現差異。揮打快速球時，彈性恢復係數出現差異的原因可能和球拍與球相撞時球體發生變形有關。球速越快，撞擊球拍時的衝擊力越大，球體的變形也越大，但其變形程度會因使用「纖維材質（ZYLON）的合板球拍」、「檜木單板球拍」以及「合板球拍」等不同球拍，造成彈性恢復係數出現差異。
　　「合板球拍」對慢速球會發揮高反作用力，但是對超出某一定速度的球，會使反作用力急速減退。這可能是「合板球拍」的硬度所造成的。合板是將板子黏貼在一起所製成，黏貼板子時所使用的黏著劑乾燥之後，疊在一起的板子（合板）就會變硬。依合板的硬度而異，可能會導致相撞時的球體大幅變形，造成對快速球的反作用力減退。
　「檜木單板球拍」對快速球的反作用力減退程度比「合板球拍」還要和緩。這是因為在「檜木單板球拍」擊球時檜木獨特的軟度能抑制球體的變形。
　「特殊材質（ZYLON）的合板球拍」能將對快速球的反作用力減退抑制到最低限度。這是利用特殊材質（ZYLON）的衝擊吸收力，將球體的變形抑制到最低限度，進而防止能量損耗。
　
　依照2000年國際乒聯的球例修訂，將球體大小（直徑）從以往的38mm改成40mm，重量從2.5g改成2.7g，比38mm球薄了約3％。由此可知，40mm球比38mm球在打球時容易變形。若考慮到球體變形的問題，在打球時選擇使球不易變形的用具（球拍、膠皮）可說是很重要的。
　　從實驗的結果可知，「特殊材質（ZYLON）的合板球拍」對快速球也不容易失去反作用力，可說是具有為征服40mm球時代之優越特性的球拍。

圖片附件: DSCN3436.jpg (2010-1-5 23:59, 64.53 K)



＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋
　如上，孔武有力的暴力男子能輕易將桌球的球體打到過度變型，這並不是很快的速度，只要受過專業訓練的國中男子校隊就有足夠的揮拍速。

　中國的〔世奧德〕也知道這道理。

　蝴蝶的〔水谷隼ZLC〕其實並不像傳言中如此不堪，而是在高速揮拍時才能展現人造纖維該有的高速揮擊攻球性能，中速域被〔保護球體不過度變型的性能〕將 力量卸掉；大聯盟投手有的能投超過160KM/H的球速，而十七八歲嚴格訓練的高中棒球選手能超過150KM/H的就已被視為不世出的天才。
　反觀年輕打興趣的〔假日棒球投手〕能投出球速超過120KM/H就嚇死人了，更不必說沒啥運動的中年貧弱男。
　因此，王建民輕輕投一球可能比中年男子全力投球還快。
　所以張三〔全力揮拍速〕可能只等於王二麻子中等力量揮拍速，兩者對球拍的評價自然有所不同，張三的全力揮拍速剛好在〔水谷隼ZLC保護球體不過度變型性能〕那裏，力量被卸了，無法挺進到揮拍快速的王二麻子所處〔雲的另一端〕，並漫步其中，享受漫步在雲端的快感。

　那－－這隻INNERFORCE ZLC在揮拍速這方面跟水谷隼ZLC有何差異？為何要在此提出？

　簡單說，這隻INNERFORCE ZLC拍面較大，風阻投影面積大，風阻系數較水谷隼ZLC為大；另外在〔相同厚度〕下，較大的拍面使〔球拍較重(158MMX152MM)〕，這都直接影響揮拍擊球的速度(水谷隼ZLC拍面150MMX157MM)。

圖片附件: 風阻.jpg (2010-1-8 11:12, 23.76 K)


　INNERFORCE ZLC的空拍重量大多超過90公克，水谷隼ZLC多半90公克以下，這是因為水谷隼ZLC的大芯為拼接桐木(比重0.28)，INNERFORCE ZLC大芯為未切割阿尤斯(AYOUS比重0.38)，兩者的面材均為琳巴(LIMBA比重0.52)。

圖片附件: 掃瞄0003.jpg (2010-1-21 22:45, 46.59 K)


　直紋碳纖維的功用上圖已清楚交代。

　直紋大芯更厚就是日本球拍廠形容的〔球拍彈性〕，這跟〔反發力〕是不一樣的。
　　
　〔｛球拍彈性｝是球拍像跳水跳板彎曲後的回復彈性〕，〔｛反發力｝是拍面硬度＋球體型變〕的反作用力。
　簡單說，像松下純木五夾這種〔直木紋厚大芯〕球拍拉球時〔支撐力〕很強大，會讓人感到球拍大芯的力量，尤其是設定〔擊球點在拍頭處〕。

　球拍〔｛反發力｝最大的地方在｛重心〕｝，但〔｛球拍彈性｝最大的地方在｛拍頭｝〕。

圖片附件: no,1.1.jpg (2010-1-11 23:09, 14.5 K)


　擊球點擊在（甜區面積）與球拍頭的彈性是不同的。
＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋
　擊球點在拍頭，能用到最大的槓桿力量，尤其是ERA寬一點強一點的球拍，能夠讓球拍的彎曲型變由握把至拍頭〔像釣魚竿一樣彎曲在拍頭〕，反觀ERA弱一點的球拍會在大力擊球時拍面還未彎時ERA先彎曲時型成〔弱處〕。
　但是一般純木球拍擊球點在拍頭處並不一定能保證〔擊球強而有力〕，這跟純木球拍的直紋木質纖維強度參差不齊，不比人造纖維有關；人造纖維如直紋CARBON能提供穩定強韌的球拍擊球支撐力，回復彈力強勁，所以〔木質密度〕也會影響速度，但多半是〔球體變形回彈的反發力(反作用力)速度〕。
　例如水谷隼ZLC的拍面厚0.5MM，LIMBA密度0.52(0.5X0.52=0.26)，大芯3MM乘密度0.28的桐木大芯=0.84，因此水谷隼的密度係數約＝1.1。
　INNERFORCE ZLC拍面厚0.6MM乘上LIMBA密度0.52=0.312，大芯厚度2.8MM乘上密度0.38的阿尤斯AYOUS=1.064，而0.312+1.064=1.376密度系數。

　如上，基本上球拍總厚度相同的INNERFORCE ZLC比水谷隼ZLC多了約16~20%的木質密度(5.7mm的球拍ZLC纖維0.35+0.35=0.7MM，力材0.5X2=1MM)，這會反映在〔球拍重量＋拍面硬度〕以及〔封擋或借力〕時的球體變形彈性上；所以〔將特殊纖維拿掉〕，在〔純木〕的情況下，INNERFORCE多出來的木質密度係數會使它彈性比水谷隼好，也就是INNERFORCE ZLC的〔｛拍面｝擊球感｛比較結實｝〕，但加上ZLC纖維後，情況就變複雜了。

学习，帮顶！

圖片附件: 揮拍速１.jpg (2010-1-8 11:21, 44.26 K)


右表顯示了在一定的揮拍速度下，擊球時球拍與球速的關係（引用自本誌06年11月刊〈桌球用品科學〉（西田薰審訂））。從圖表可以看出，100公克的球拍與200公克的球拍，在速度上只有不到2％的差距。
　雖然重拍擊出的球速的確較快，但實際上和輕拍的差距非常小。  圖中的結果，是以相同材質、不同重量的球拍測試而成。然而實際上重拍使用的材質較硬，彈性也比較好，所以速度應該會更快。
　簡單說來，要提升球速，如果只在相同材質下，換了較重的球拍，不如直接更換反彈力更強的素材。
＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋


圖片附件: 揮拍速３.jpg (2010-1-8 11:21, 58.16 K)


　球拍重量(g)跟球速(m/s秒)的對比：
球拍重量(公克g)--------100g------120g-----140g-----160g-----180g-----200g.
球速(m/s)----------------28.9------29.1------29.2------29.3-----29.4-----.29.5m/s.
速度增加的比例(%)------0%------0.59-------1.01------1.32-----1.57-----1,76%.
＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋


圖片附件: 揮拍速２.jpg (2010-1-8 11:21, 60.8 K)


　揮拍速度：
力量大用重拍 VS 力量小用輕拍
上一回合是在相同的揮拍速度下比較反彈力，如果揮拍速度改變，球速自然不同。
輕拍的特色是揮拍速度快，即便力量小，出拍也很迅速。因此力道較小的運動員也能打出很快的球。而選手如果很有力，揮舞重拍則不成問題，但力道不夠就會讓揮拍速度下降。所以得注意不管球拍多重，只要揮拍速度明顯變慢，就很難打出球速  。
　這點最重要：
左表是以同樣重量的球拍，在不同揮拍速度下計算出的球速（引用自本誌06年11月刊〈桌球用品科學〉（西田薰審訂））。
圖表顯示揮拍速度如果從每秒10m(M/秒)提升到每秒15m(M/秒)，球速就會加快30％以上。所以要提升球速，從揮拍速度著手較有效率。
但實際上就算使用輕拍，揮拍速度也不會以相同比例提升。
揮拍速度(M/秒)=======10.0====11.0====12.0====13.0====14.0====15.
球速      (M/秒)=======29.3====31.3====33.2====35.2====37.2====39.1.
速度增加的比例(%) ====0.00====6.71====13.4====20.1====26.8====33.5
＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋（以上’’桌球王國’’）
　
　如上，單以最重要的男子全力拉攻廝殺的揮拍速度來說，〔拍面較小風阻較低，並且重量較輕〕的水谷隼ZLC一定比INNERFORCE ZLC為快，揮拍快速增加的球速在中台開始就非常重要，不然中遠台無足夠的球速拉死人就嚴重了。
　所以水谷隼本人用的球拍特地挑80公克重，一方面是為了拉攻的揮拍速，另一個就是〔輕一點的球拍木質較為稀鬆〕，防守時可卸力，中速域相持時有較長的HOLD球時間增強控制，高速域全力揮拍攻擊時〔稀鬆的木質容易型變，更能拉扯面材下的ZLC纖維將球加速彈出〕。
　反觀〔純木球拍〕要不要挑輕的可要好好考慮，純木球拍沒有人造纖維等銅筋鐵骨支撐，挑輕的擊球時能〔HOLD〕住球，球拍容易型變，但球拍型變回復的彈性較差；另外輕的球拍木質較稀鬆，比較〔不結實〕，較難利用球體變形的彈性。

圖片附件: 效果.jpg (2010-1-8 13:54, 40.84 K)


　球拍擊球時的〔彎曲型變大小〕就影響著球速，像上圖。
　碳纖維CANBON手感較硬，抗張彈性率極高，目前僅低於ZYLON，但ZYLON比較柔軟，換句話說ZYLON型變更大回彈更強；問題是直紋橫紋都是ZYLON的球拍如PHOTINO球拍擊球感〔非常柔並且非常彈〕，擊球時常莫名其妙球就彈出去了，所以〔ZYLON彈性大於CANBON，但較軟並容易伸展拉伸性，沒有大力擊球的支撐感〕，或許是如此，蝴蝶才將ZLC系列的球拍直紋採用碳纖維，以增強球拍擊球時的〔支撐手感〕，就好像是〔直紋碳纖維CANBON的作用就好像是直紋大芯｛更厚｝的五夾。

　為何球拍加入人造纖維情況會變複雜？
　我們先看看拍面大小及厚度對音頻的影響，基本上拍面越大＋越薄＝頻率越低：
Butterfly Primorac純木五夾 1127Hz(拍面150X157MM, 5.5MM厚)
Butterfly Jun Mizutani水谷隼ZLC= 1475Hz(拍面150X157MM, 5.7MM厚)
Butterfly Boll Spirit波爾ALC=1454Hz(拍面150X157MM, 5.7MM厚)
　Hertz(Hz)為球拍每秒〔拍面上下震動〕聲音頻率，拍面上下頻率越慢就是〔拍面上下時間越長，上下幅度越大〕，代表的就是〔咬球時間越長，以及彈性越差〕，頻率越低越會震手，但控制方面的手感越好卻彈性較差；相對的頻率越高〔拍面越彈(相同構造及厚度重量)〕。
　以上三隻拍面一樣大小的球拍加入人造纖維的拍面擊球音頻高，彈性會好一些。
　另外，純木五夾拍面材底下的橫紋一般稱為〔力材〕，橫紋比例越高拍面越有力，所以稱之為〔力材〕，例如拍面三夾大芯橫紋的Butterfly Defence : 1323Hz頻率會高一點；所以由球拍的頻率高低大概就可知道一隻球拍的〔拍面彈性〕，因此加入人造纖維後，〔拍面會變堅固〕，球拍的音頻會變高，亦既是擊球音高亢清澈，能量傳遞迅速損耗少。
　但是，要提高音頻也可藉由〔增加厚度或縮小拍面大小以及用比重較高的硬木〕來達成目的，但這些方法都會使〔球拍太硬不型變無法咬球〕，而〔增加厚度還有採用高比重硬木還會增加重量〕。
　因此使用人造纖維的目的就是讓纖維拍如水谷隼ZLC，或波爾ALC等〔5.7MM球拍還保有5MM等級薄球拍該有的手感跟重量，卻有7MM厚球拍的速度〕。

　所以，採用人造纖維乃現代桌球的必經之路。

　還有，這次INNERFORCE ZLC的拍面也比蝴蝶慣用的標準拍面略微增大，有何差異？

圖片附件: 球拍面積.jpg (2010-1-17 00:10, 28.92 K)


　如上，拍面越大就跟〔音響喇叭〕一樣，一般汽車音響喇叭如十吋的重低音喇叭〔低音〕能到20HZ，中低音只能到500HZ；而5吋的中低音喇叭只能到低音50HZ，中音能到ˋˋ4000HZ，一吋的高音喇叭沒有低音，但高音能到兩萬HZ。
　對比〔球拍拍面〕原理一樣，球拍厚度拍面構造一樣的情況下，拍面越大聲音音頻越低，拍面越小音頻越高。
　因此跟水谷隼ZLC對比，INNERFORCE ZLC拍面略微增大後〔音頻會較低〕應該彈性會略差，卻〔可能〕較咬球，但蝴蝶又增加了面材厚度＋比重高的阿尤斯大芯來增加拍面硬度的彈性；增大的拍面也帶來〔拍面較重〕增加的離心力。

圖片附件: 重心.jpg (2010-1-17 00:33, 34.42 K)


何謂重心？
重心是指以1點支撐球拍時，可保持水平的點。
從擊球面的中心稍微靠近握柄，受到握柄重量與拍身形狀等因素，每支球拍的重心位置也會不同。若貼上膠皮，重心位置會稍微偏向前端，實際上事先掌握貼上膠皮時的重心位置是很重要的。無論揮拍或是打球時，最會彈的點是在甜區面積(Sweet Area)，但不動球拍而打球時（＝擋球），彈性最好的點則是在重心。
也就是說，具速度的反手推擋（counter block）以重心來打是比較好的。

好专业，有的图片有小红叉,送花

　基本上，INNERFORCE ZLC拍面較大，重心會較靠拍頭，另外較窄的ERA也使得重心更往球拍前頭〔集中〕；對比水谷隼ZLC，INNERFORCE ZLC的重心跟甜區都集中在一起，像一隻錘頭更重的大榔頭，適合SMASH等POWER PLAY等拍面平打式強打打法；但是〔拍頭較重〕會使得台內挑擰下旋球〔手腕扭速〕略慢，所以〔拍面放平擊打〕INNERFORCE ZLC占優勢，〔台內挑擰下旋球〕水谷隼ZLC略勝。
　另外INNERFORCE ZLC的優勢就在〔低速時像純木球拍，大力時像纖維拍〕，其實小力量時INNERFORCE ZLC並不會很彈，就像一隻純木球拍，台內球搓搓撇撇抹抹晃晃穩如泰山，這該歸功於其ZLC纖維夾層埋在0.6MM的LIMBA面材跟0.5MM的AYOUS力材下；當然拍面較大震幅較低也該記上一功，所以台內球小力量處理時INNERFORCE ZLC並不會觸發深埋大芯旁的ZLC纖維彈性胡亂彈跳。
　這方面水谷隼ZLC殺氣重多了，因為水谷隼的ZLC纖維直接埋在0.5MM薄薄的LIMBA面材下，可謂箭在弦上，ZLC纖維彈性一觸即發，男子漢用的球拍，當然要有殺氣；另外力材為0.5MM的AYOUS(顯微鏡看好像是，如有錯請告知)，大芯為軟質低密度桐木，所以〔低密度桐木大芯容易撞擊點凹陷〕，有著〔氣墊彈簧效應(或稱{距離結構})〕，撞擊點凹陷後ZLC纖維彈性效應鮮明，這方面，當然有個鮮明的代表。

　如TSP BALSA PLUS的玻璃纖維拍(GLASS FIBER)。

　這支球拍是BALSA木大芯，這種BALSA木材密度極低，僅有0.19，所以〔木質非常鬆軟〕一般多用來製作模型飛機。
　BALSA木極低的密度當然在製作球拍上有所受限，很難做為面材跟力材使用，一般僅能搭配面材下的人造纖維做成〔增加大芯厚度〕等用途來使用；那個〔大芯厚度越厚就代表氣墊越厚(位能)，距離結構越遠〕，然後當然〔彈性越好〕。

圖片附件: TSP BALSA.jpg (2010-1-19 22:54, 88.09 K)


　看到球拍拍面印刷示意圖嗎？球撞擊點凹陷越多，面材下的玻璃纖維編織網越能將凹陷處位能轉換為動能，以往純木纖維無法擁有這種彈性，這支球拍最能解釋〔人造纖維＋軟大芯〕拍面撞擊點型變彈性。BALSA大芯由2.5MM跟3.5MM厚度的削球板(DEFENSIVE)到4.5MM跟5.5MM厚度大芯的全能拍(ALLROUND)，到6.5MM的攻擊板(OFFENSIVE)，然後到8.5MM厚度大芯的超高速攻擊板(TOP SPEED)，由其可知〔軟質大芯厚度加減對速度的影響〕有多大。

圖片附件: TSP BALSA 2.jpg (2010-1-19 22:54, 62.36 K)


　所以，這隻TSP的玻纖球拍簡單的拍面印刷就一語道破〔拍面彈性〕如何作用。

　以下，TAMCA ULC CARBON的圖則可知道直紋碳纖維在球拍中的作用。

圖片附件: 掃瞄0003.jpg (2010-1-21 22:55, 46.59 K)


　直紋碳纖維就是擊球時的〔球拍支撐力〕，但是用在橫紋則手感較硬甚或〔太硬〕。
　以蝴蝶鎮廠巨砲希拉格W.SCHLAGER CARBON重裝碳纖維板為例，其橫紋直紋都是直角交叉編織碳纖維網；〔直紋碳纖維〕由上圖可知對〔打球速度(擊球速度)〕起著決定性作用，但〔橫紋碳纖維〕帶來的是〔拍面堅固作用〕，也就是〔橫紋支撐能力強，手感較硬〕，所以用直紋碳纖維做縱向支撐乃擊球力量最好的選項來源之一，這是因為〔球拍中直紋縱向碳纖維振幅小周期短〕，使飄渺無形的擊球手感〔感覺較硬，或稱有支撐力〕。

圖片附件: vibration.jpg (2010-1-22 21:05, 19.99 K)


　其中可見碳纖維(CARBON)初期振幅僅有761，振動減衰時間176，ARYLATE則高達1172，振動減衰時間僅54；所以碳纖維在撞擊第一時間型變小(振幅小)，彈性大，球體撞擊的反作用力十足。　
　ARYLATE(芳綸VECTRAN FIBER)第一撞擊時間振幅大，能將球像用網子〔兜住(HOLD)〕一樣，瞬間化解衝擊時球體反作用力於無形；但是〔振幅大＋周期長＝較長的停球時間〕，這意味著〔摩擦式打法〕能大程度加強旋轉，卻也意味著〔振幅大＋周期長〕的較長停球時間能不能跟〔球體本身型變振幅〕對的上起合力作用頗有疑點。

圖片附件: 未命名.jpg (2010-1-22 21:05, 19.24 K)



圖片附件: vibration1.jpg (2010-1-22 21:05, 27.61 K)


　參考上面兩圖，要是不考慮ERA型變跟膠皮球體形變，球撞擊〔不貼皮光板〕＋〔無握把的拍面〕時在第一格振幅波峰時球就已飛出，甚至球體振幅回復快於拍面振幅球還會在拍面振幅波峰前更早飛出，並無法用到〔球拍振幅的回復力〕，但是加上ERA型變振幅跟膠皮形變振幅後，球比較能停在拍面上直至拍面型變振幅回復，尤其是厚＋重的膠皮能起著〔拍面振幅阻尼〕作用，讓振幅慢一點，就像玻璃窗貼Ｘ型膠布〔防止共振導致破裂〕。
　因此，各種不同型式球拍的型變千變萬化，也造成手感各個球友感受不同，〔硬跟厚的球拍型變小振幅小，狀況較明朗；但是軟薄型變大的球拍搭配膠皮更容易改變球拍振幅，讓情況更加撲朔迷離〕。
　這邊先舉個例，以武術的〔手刀劈砍磚塊〕來說，功夫高手能讓整隻手像鞭子一樣揮舞，然後讓〔離心〕力量集中在〔手刀〕，此時整隻手臂終端速度最快的一點應該在手刀(手指)處。
　另外也是以整隻手臂揮擊的〔肘擊劈磚塊〕來說，手刀並沒有甩出去起離心力鞭擊作用，而是在〔手肘〕正上方起著〔增加重量＝重力加速度〕作用來增加肘擊動能。
　所以，手上握著球拍能否掌控擊球點學問可大了。
